Викторианское
панно с драконом
лето 2014 – весна 2015
Часть I
лето 2014 – декабрь 2014
Благодарности Алексею Кашину и Сергею
Пивикову (Друзья, Спасибо огроменное, сами знаете
за что!)
Благодарности Владимиру Нестерову, Дмитрию
Глазову (Hedgehog66), Дмитрию (mariman.bmw), Алесю за
толковые советы и доброе слово.

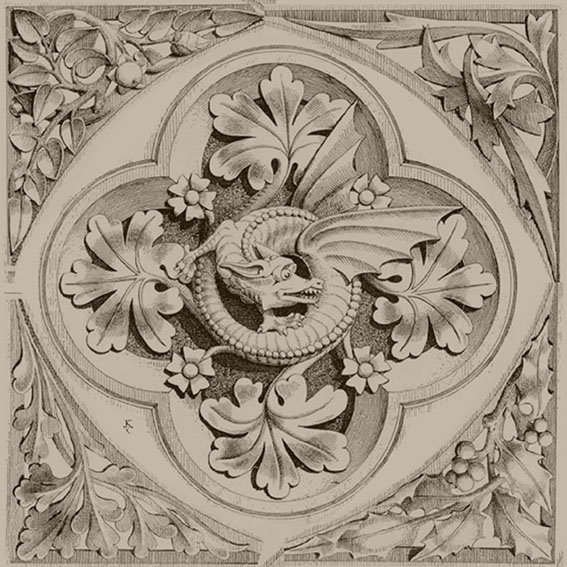

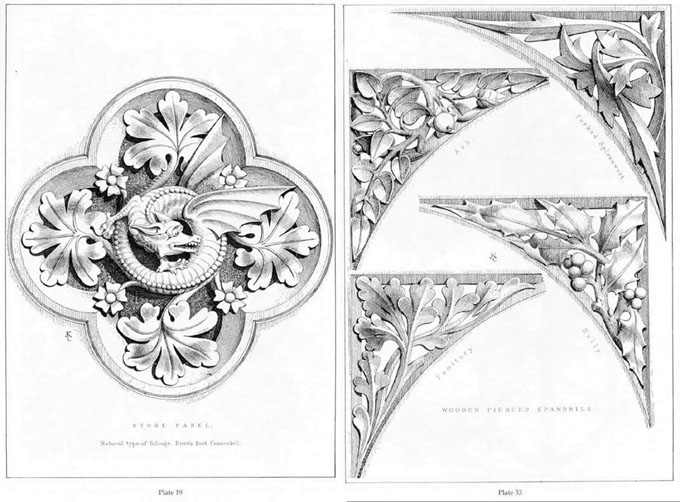

В книге викторианских орнаментов (Victorian Foliage Designs.
James K. Colling) очень уж приглянулись две страницы.
Решил попробовать в качестве третьей
«сурьезной» ученической работы (после герба
Дюрера и Майской Королевы). Позже меня сильно
заинтересовало, что же именно изображено в
рисунках. Пришлось провести целое
интернет-расследование. На первой странице
изображен каменный цветочный дракон, у которого,
как следует из описания, листья и цветы
соответствовуют герани (Dove's foot Cranesbill). А уголки со
второй страницы (wood pierced spandrils — деревянные
прорезные пазухи свода) вот какие. Слева сверху:
ash. (что дает в переводе американский ясень или
горную рябину... это вот как?) Сверху справа: Forked
Spleenwort — кочедыжник! еще бы знать, что это
такое! — оказалось, что-то семейства
папоротниковых. Внизу слева: дымянка! — тьфу ты,
вот названия! Внизу справа: падуб остролистный
(ну это я хотя бы слышал).
Объединил уголки и дракона в единую композицию.
Их разнообразие и объемность главного героя
показались (опять) невыполнимыми, но очень
подходящими в качестве моих новых рубежей. Шлю
Лехе письмо, мол, нашел картинки, склеил, нравится
жуть, но сложная для меня — ужас! А он мне — вооот.
Режь давай! В общем, опять ввязался.
![](vic001.jpg)
![](vic002.jpg)
Серега одарил меня многим необходимым и тоже
напутствовал. В общем, получив благословение сих
великихъ, приступил к делу.
![](vic003.jpg)

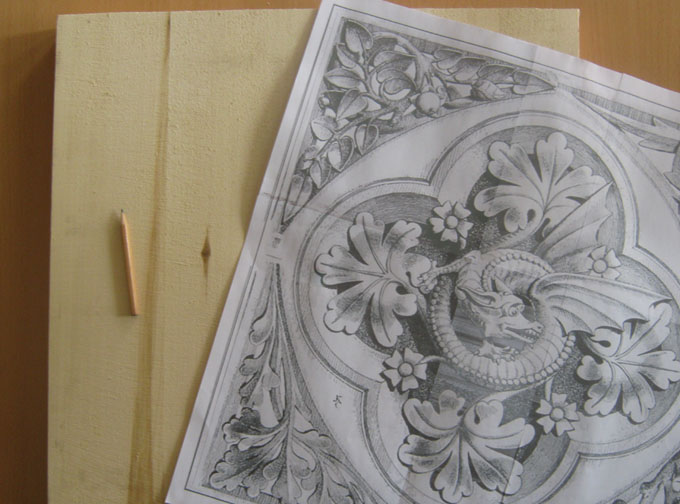

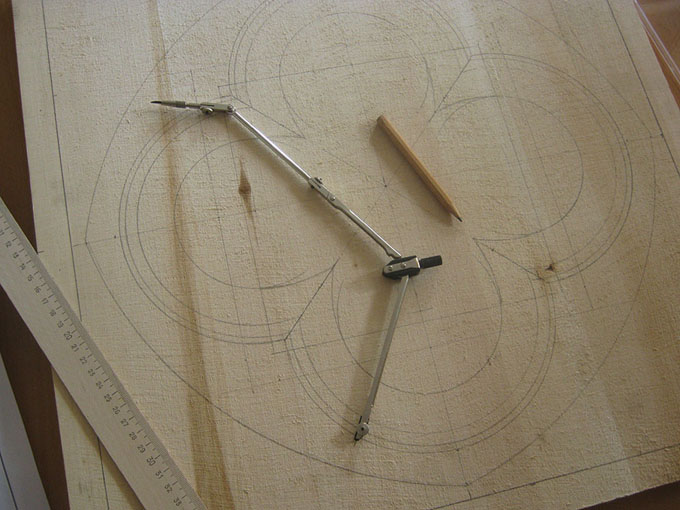

Щит липы 50 на 50. Вывел в размер распечатку и
приступил к построению.
![](vic004.jpg)
А знаете ли, что такая 4-окружная конструкция
называется мудреным словом — квадрифоль?
Сколько всего полезного узнаешь во время работы!

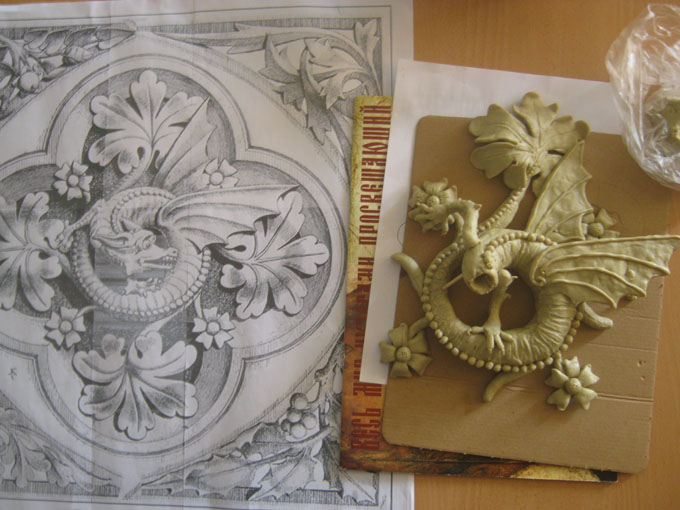

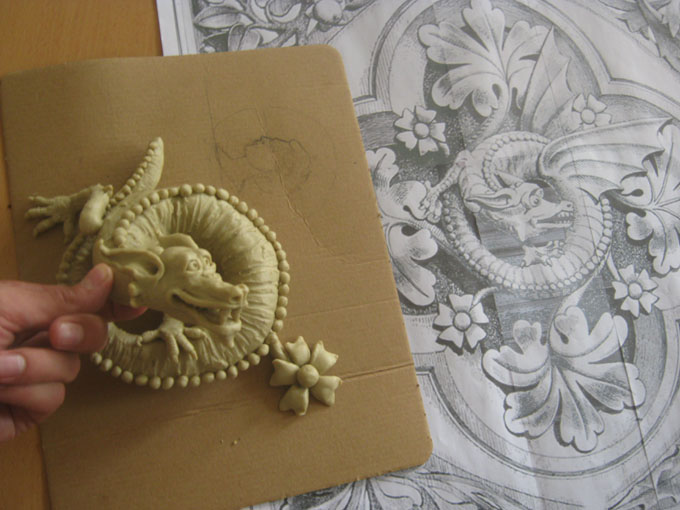

После разметки щита — лепка зверюшки.
![](vic005.jpg)
![](vic006.jpg)

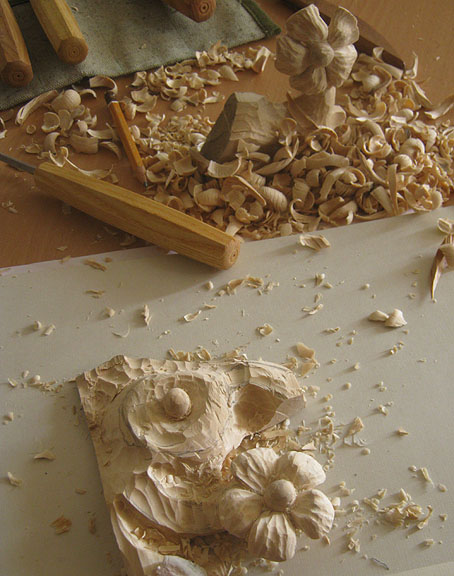

Резать начал с самого простого — с цветов.
Довольно быстро стружки дали всходы.
![](vic007.jpg)

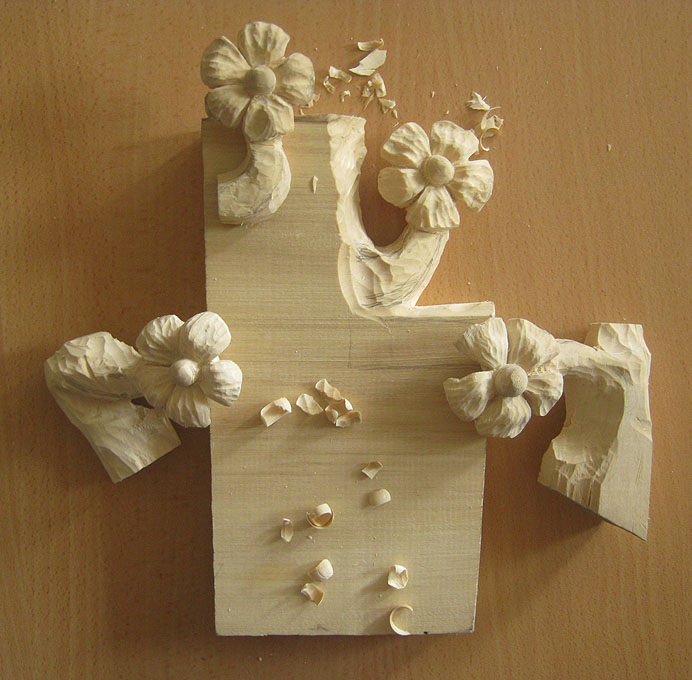

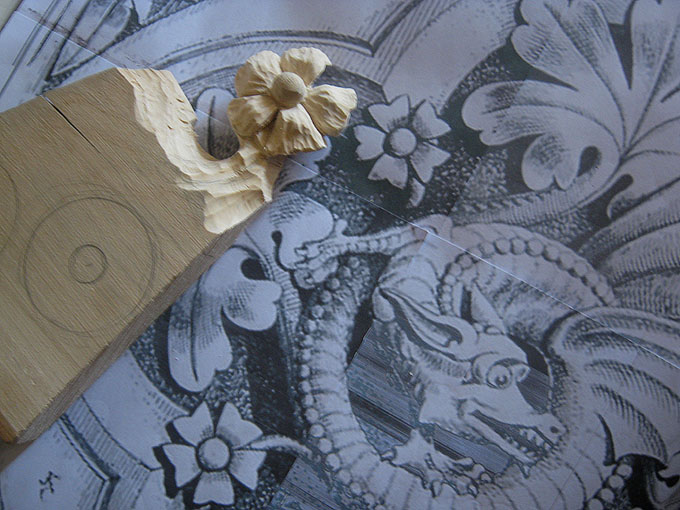

Форма цветов будет уточнена позже. Для себя
отметил, что в этой работе позволю себе
вольностей, если они покажутся уместными.
![](vic008.jpg)
![](vic009.jpg)

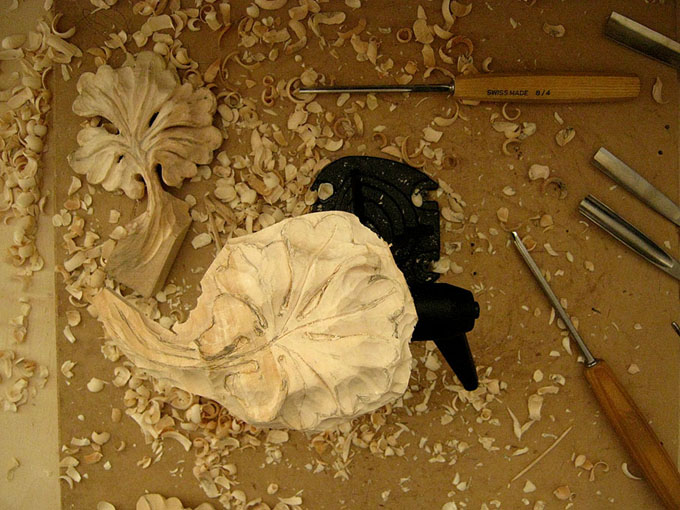

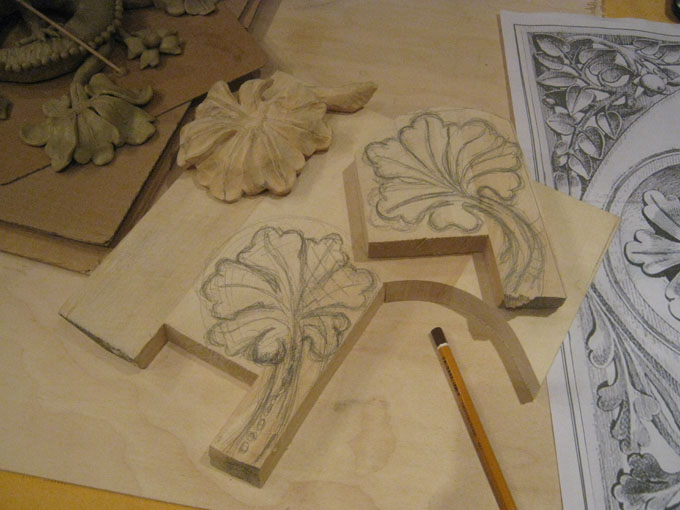

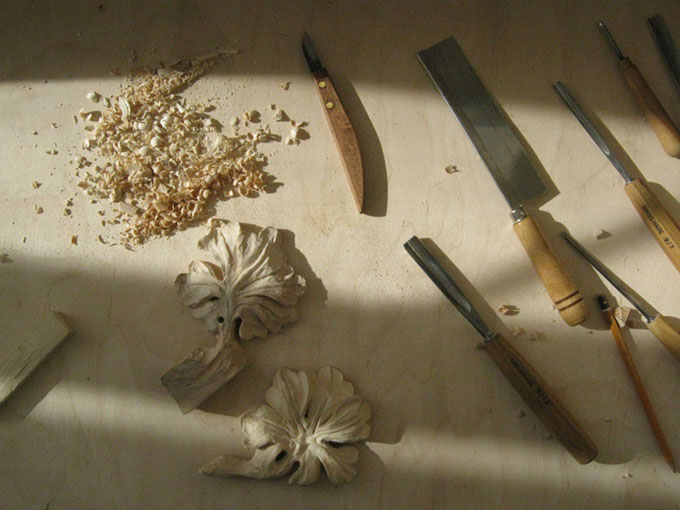

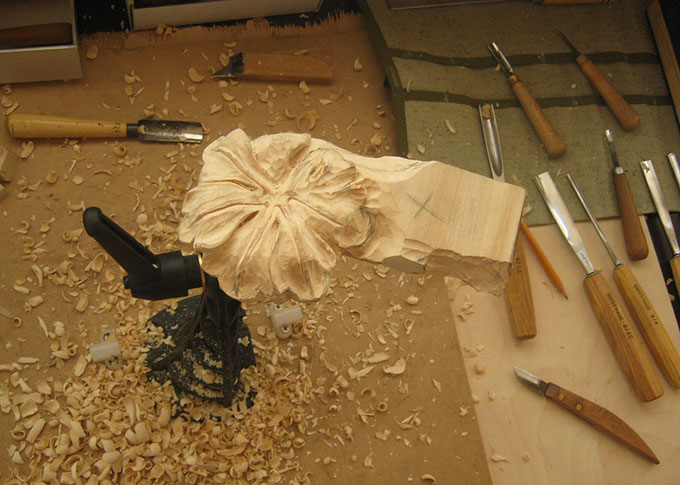

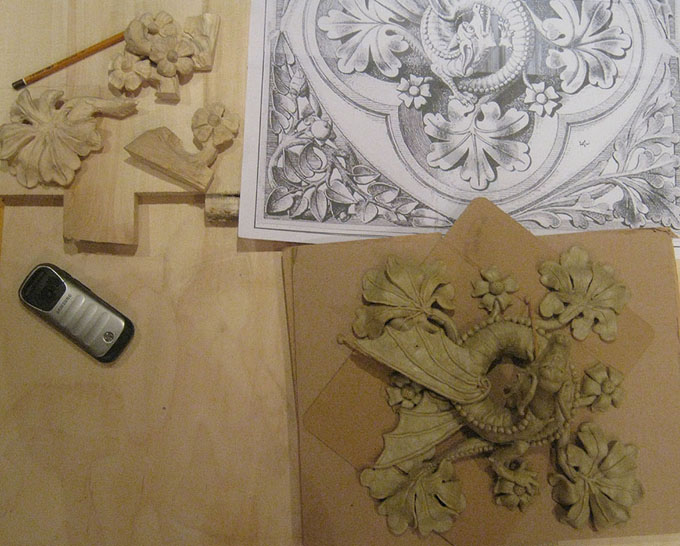

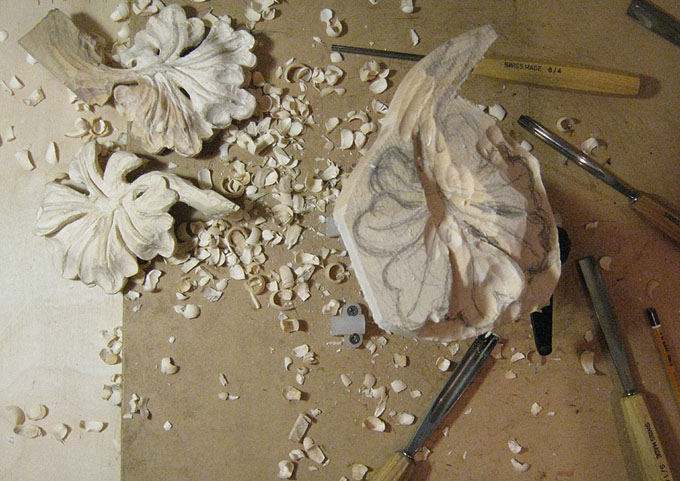

Одновременно долепил дракошку и даже вырезал
первый лист.
![](vic010.jpg)
![](vic011.jpg)
![](vic012.jpg)
![](vic013.jpg)
![](vic014.jpg)
![](vic015.jpg)
![](vic016.jpg)

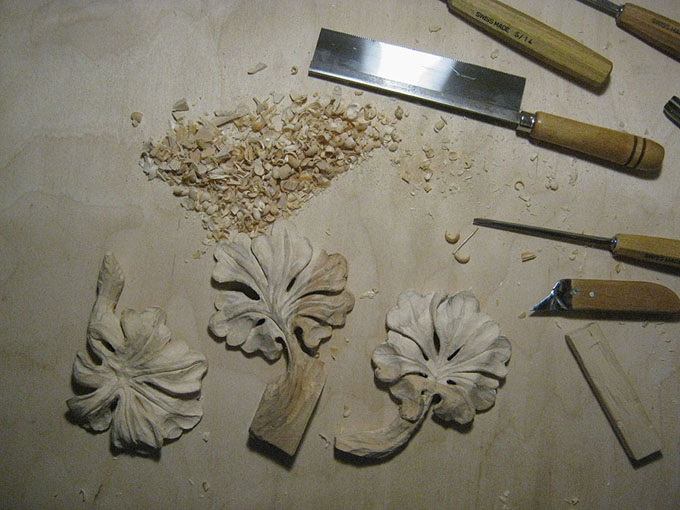

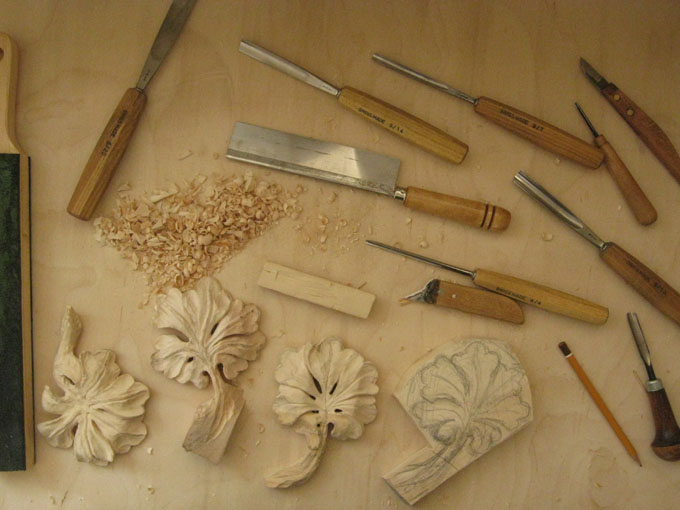

Листочки начали получаться в прогрессии. Первый
мучал едва ли не два дня, а последний — пару
часов.
![](vic017.jpg)

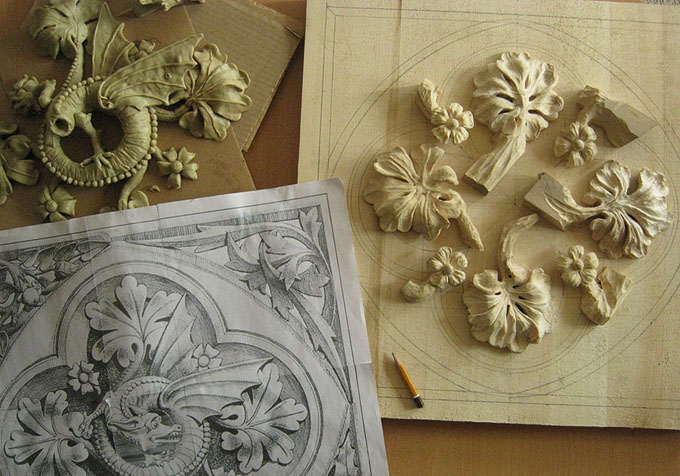

Разложил «3Д-паззлы», пора бы приступать и к
тушке.
![](vic018.jpg)

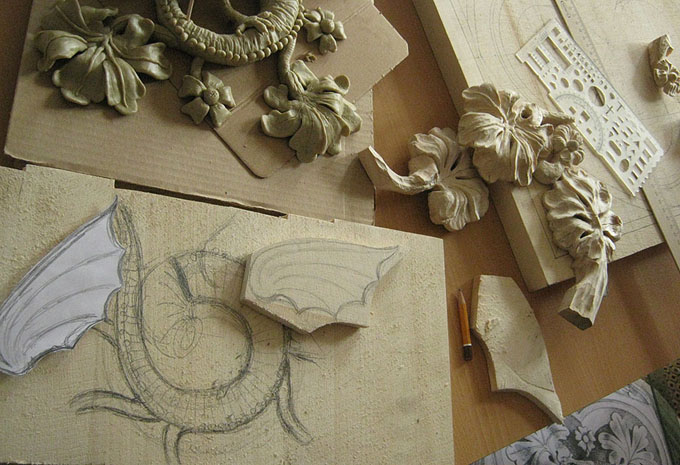

Толщины доски не хватало для самой спинки.
Доклеил. Заодно сделал заготовку верхнего крыла.
![](vic019.jpg)

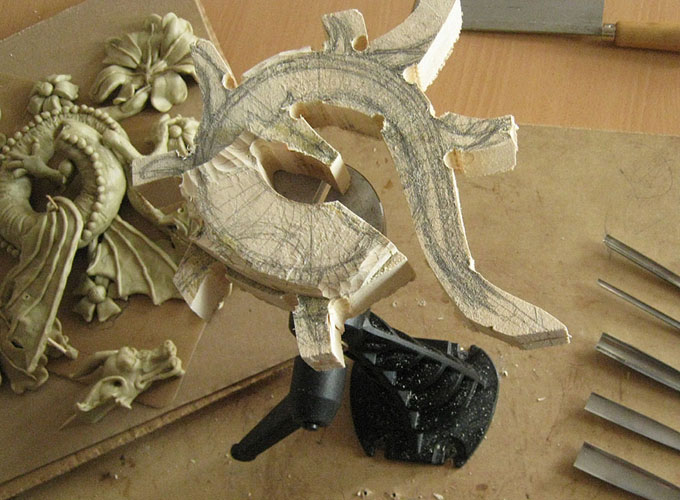

Думая, что очень верно расположил отводы (бггггг),
опилил контур и приступил к съему всего
ненужного..
![](vic020.jpg)

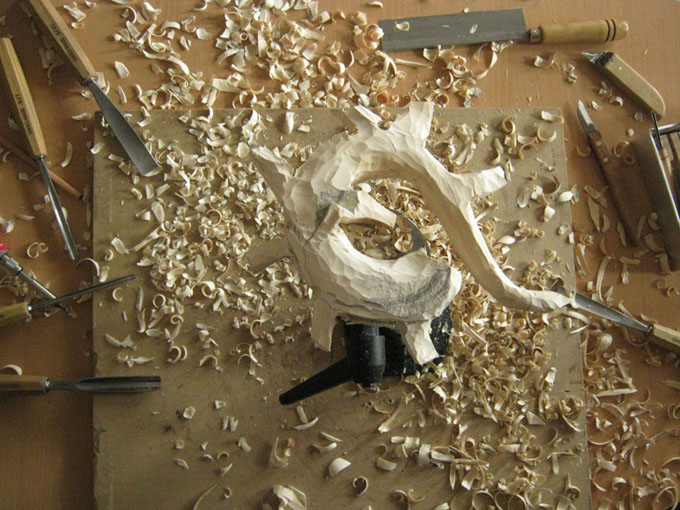

Веритасовские тисочки, подаренные себе в
какой-то приятный день, в общем, показали себя
довольно неплохо. Одно важное замечание — всегда
крепите заготовку через фанерку, полностью
закрывающую стальную основу. Как ни старался
быть аккуратным, разок все же фиганул стамеской
прямо в диск, к счастью, слабо. На диске царапина,
на стамеске микрозазубринка, пришлось аккуратно
сточить слой и восстановить ее режущие
способности.
![](vic021.jpg)

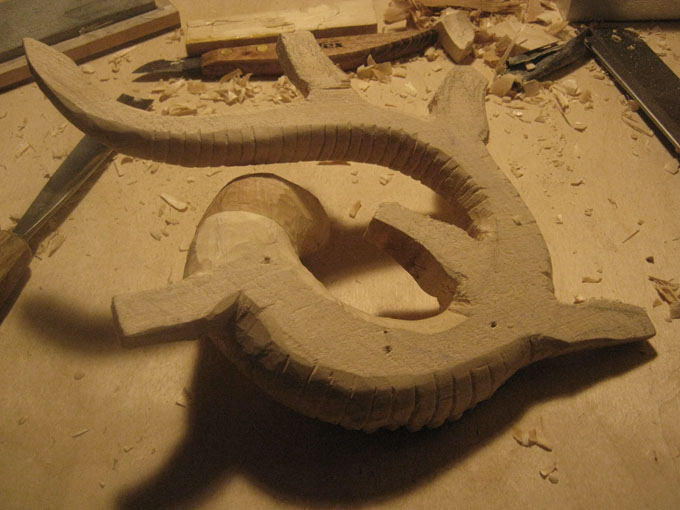

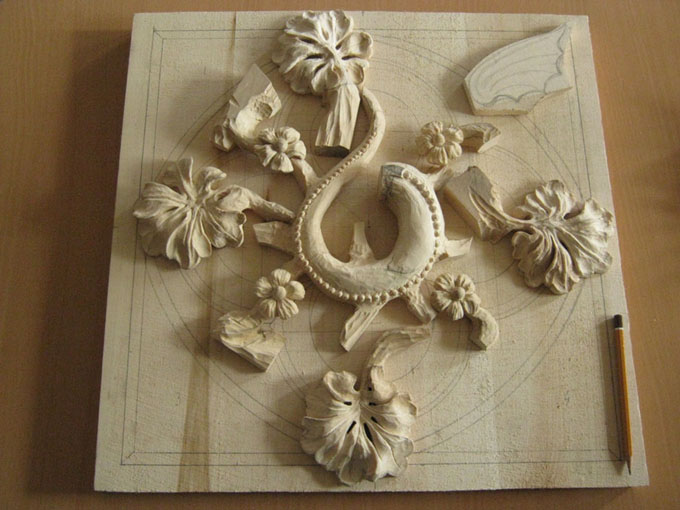

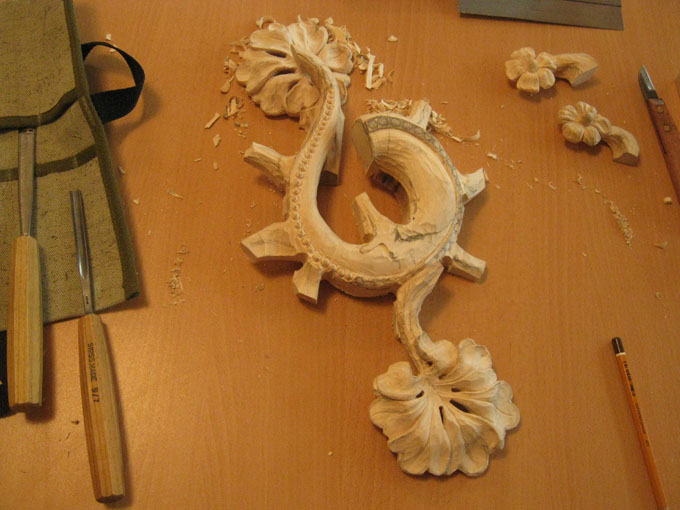

Мало-помалу загогулина принимала нужные объемы.
![](vic022.jpg)
![](vic023.jpg)

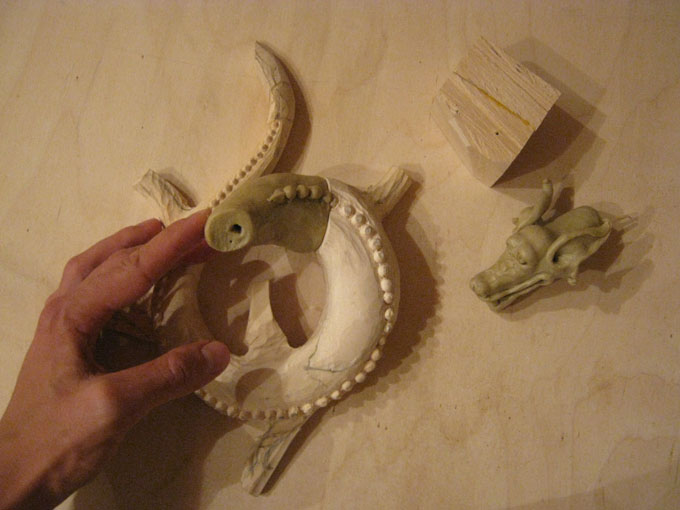

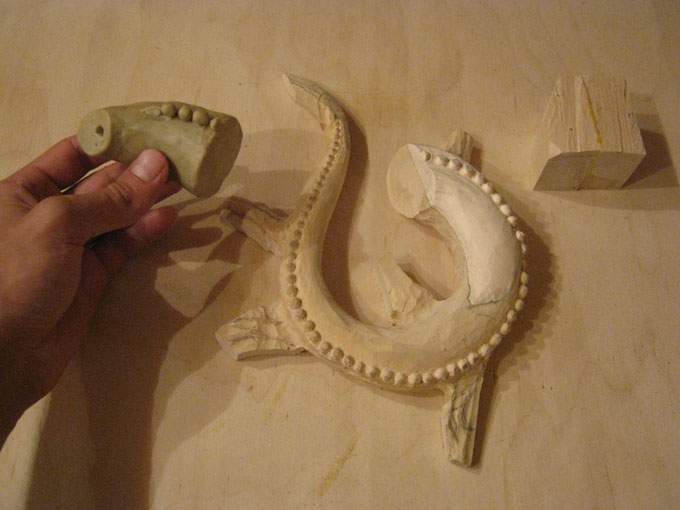

Начал протезирование шеи, почти по Дали. Нужно
завести шею с головой под правильным загибом. Не
знаю уже насколько хорошо это получится. Склеил
кубик под этот фрагмент, в пластилине вроде все
вполне вышло как надо.
![](vic024.jpg)
![](vic025.jpg)

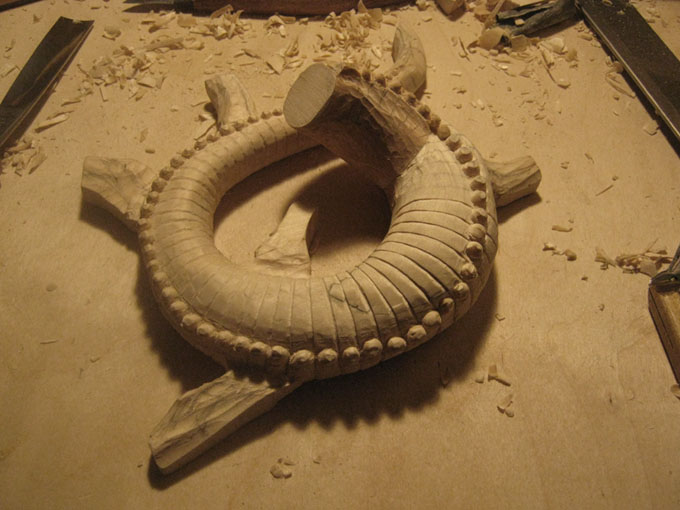

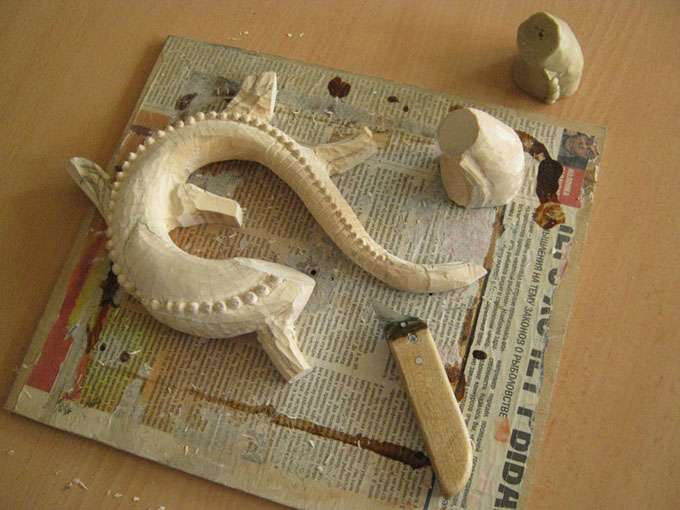

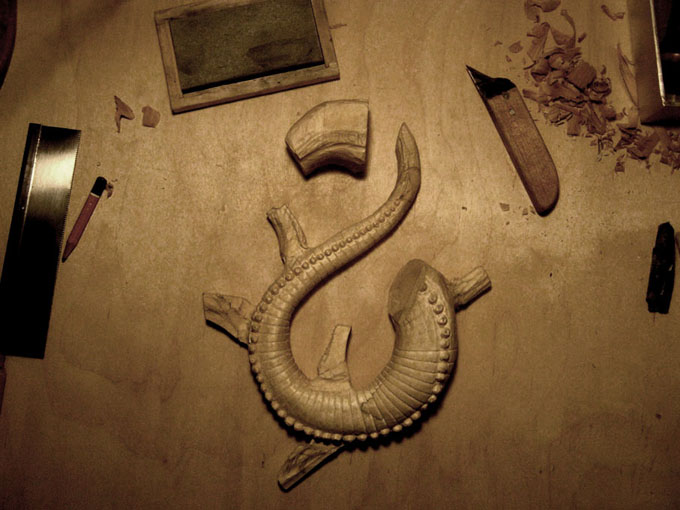

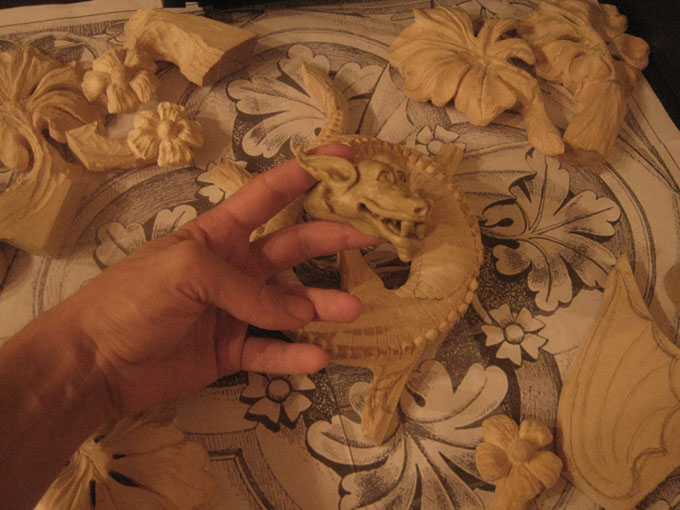

Подумалось тут, а почему я сказал, «почти по
Дали»... Вот откуда у моих деталей ноги-то растут!
Удивительны закоулки памяти и сознания.
![](vic026a.jpg)
![](vic026.jpg)
![](vic027.jpg)
![](vic028.jpg)
![](vic029.jpg)
![](vic030.jpg)
![](vic031.jpg)

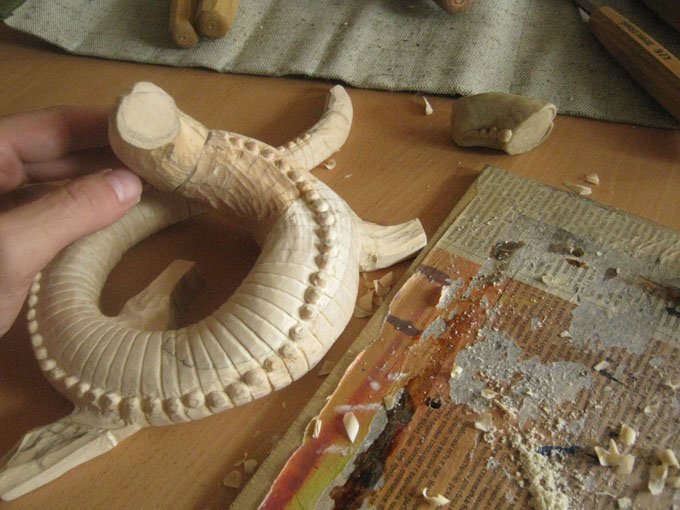

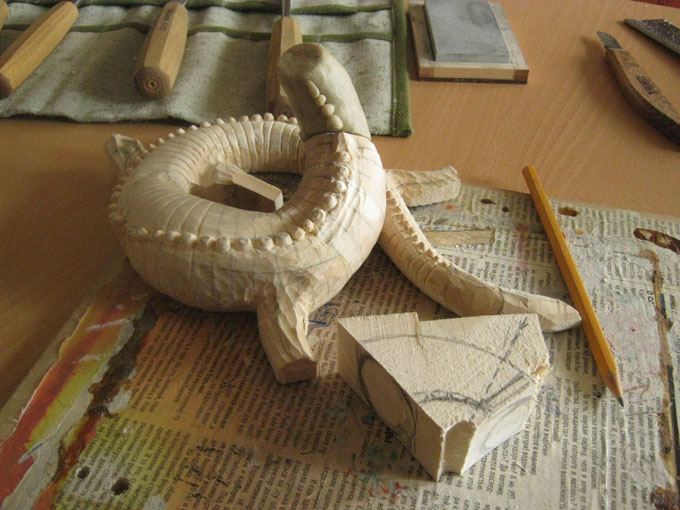

«Приголовной» фрагмент. Сразу было почему-то не
сделать все из единого куска, плоскость
оказалась в пределах ширины доски..
![](vic032.jpg)
![](vic033.jpg)

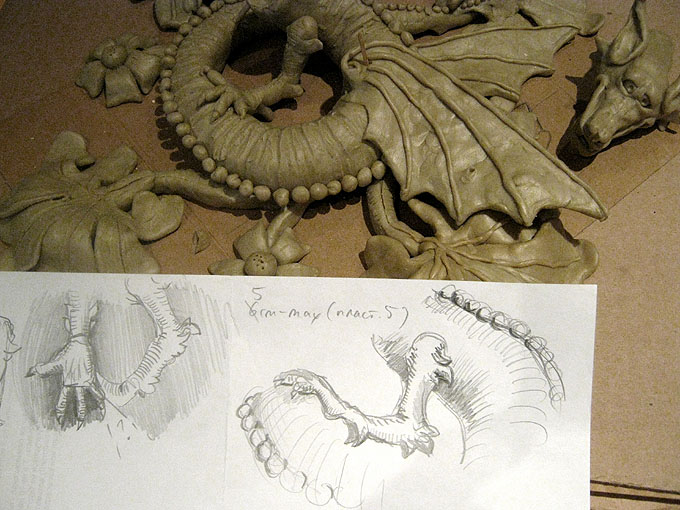

Пока сохнет склейка, рисую лапы.
![](vic034.jpg)

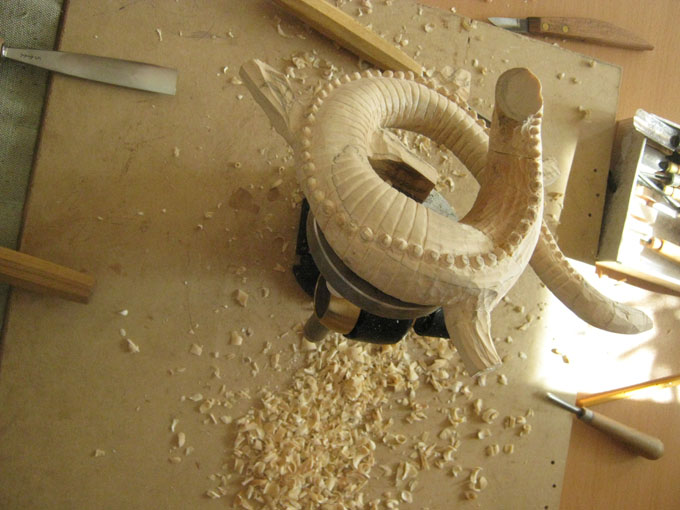

Вывел-таки шею. И только тут дошло что она как-то
слишком экстремально идет вверх.
![](vic035.jpg)

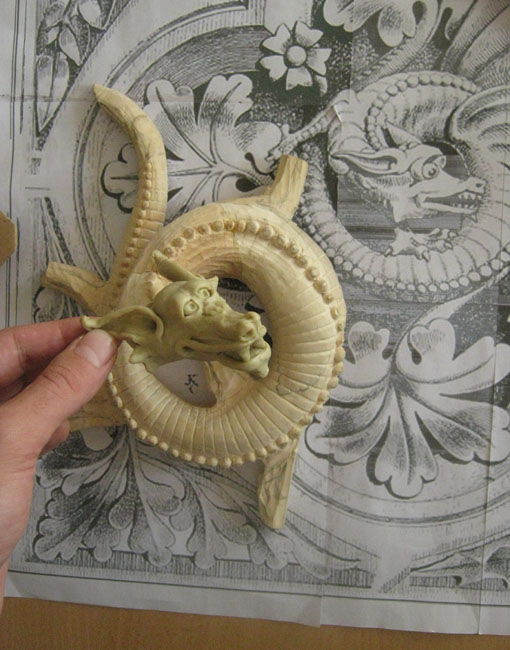

Голова получается едва ли не перпендикулярно
щиту... что с одной стороны даже интересно, а с
другой — вызывает зреющее «а не зря ли?» Не ла
луну же ему выть.
![](vic036.jpg)

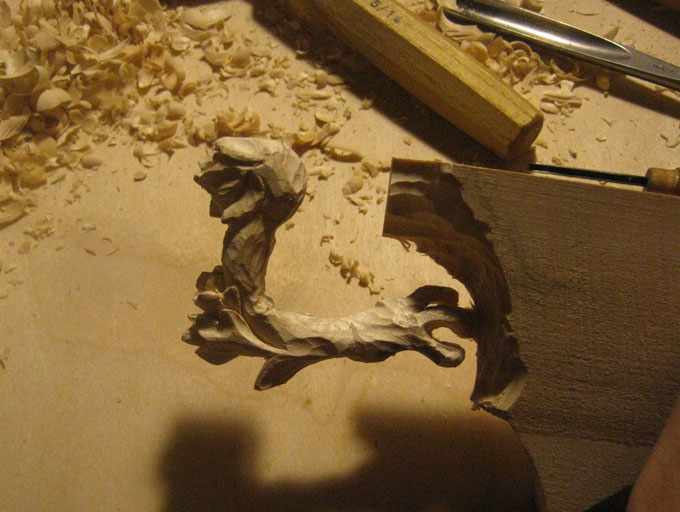

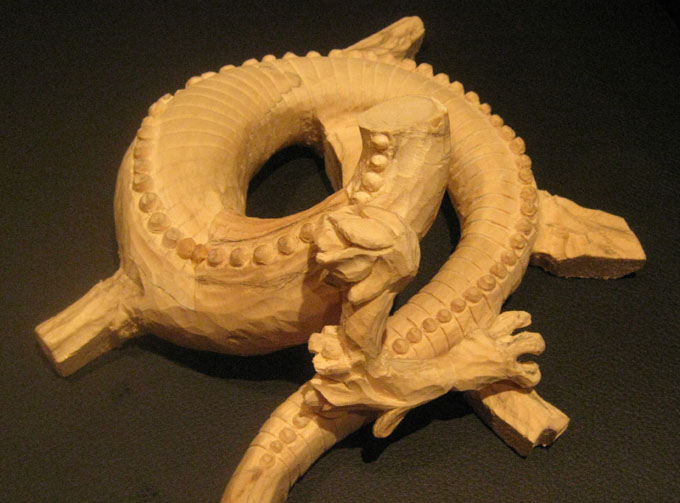

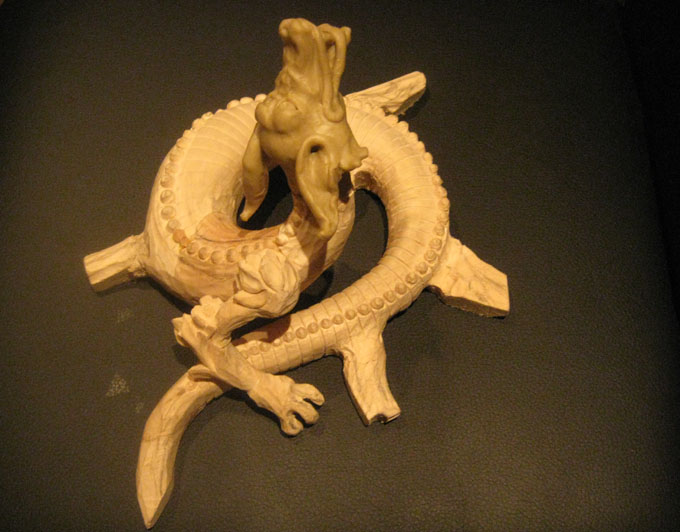

Про лапы пришла мысль, хоть тресни, не мог
отогнать — усложнить. Опять вопрос.
![](vic037.jpg)
![](vic038.jpg)
![](vic039.jpg)

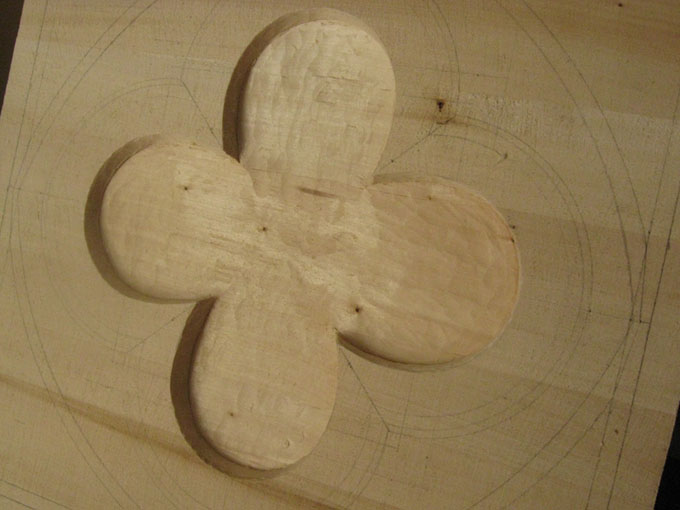

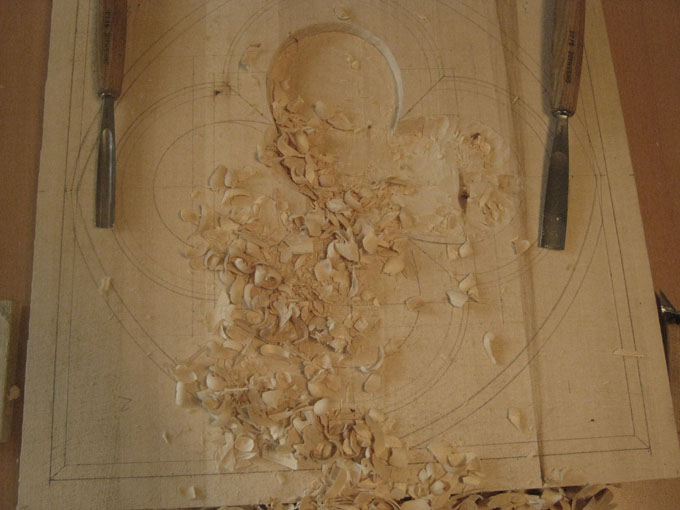

Выгрыз щит, под лозунгом «Фрезер придумали
лентяи».
надо бы еще на 5 мм просадить, а то посчитал
количество ступенек в кайме, слишком полого
выйдет.
![](vic040.jpg)
![](vic041.jpg)

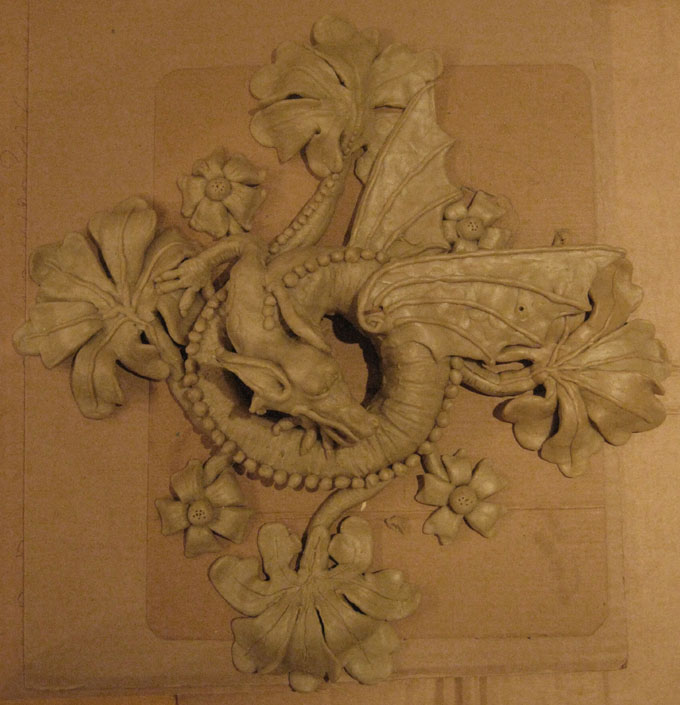

Приехал Леха и со словами «тут неправильно»,
отпилил шею дракону, опять по самое то, с чего
начинал... и ведь был прав. Скорректировал
пластилиновую модель в плане плечей и
направления головы, стало как-то сразу
правильнее, короче все лапки-шейки в утиль.
Листики на фото переместились от нашего бурного
обсуждения, а поправить забыл.
![](vic042.jpg)

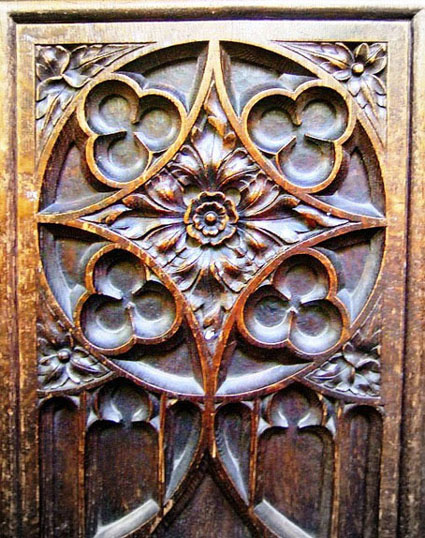

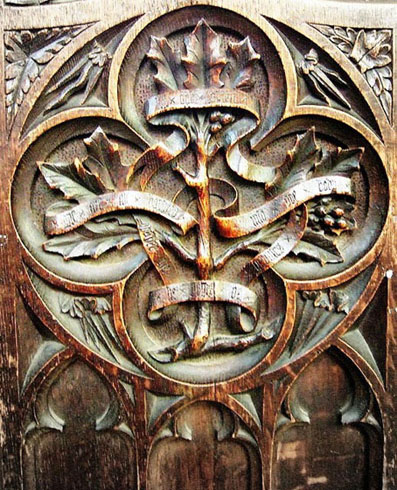

Позже я наткнулся на вот такие два щита (спасибо
автору ресурса Кают-компания
мастеров!) Как, оказывается, удачно угадал с
уголками!
Батское аббатство Святых Петра и Павла —
англиканская церковь и бывший бенедиктский
монастырь в Бате. Аббатство было основано ещё во
второй половине VII века, реоганизовано в X веке и
перестроено в XII и XVI вв.
![](vic042a.jpg)
![](vic042b.jpg)

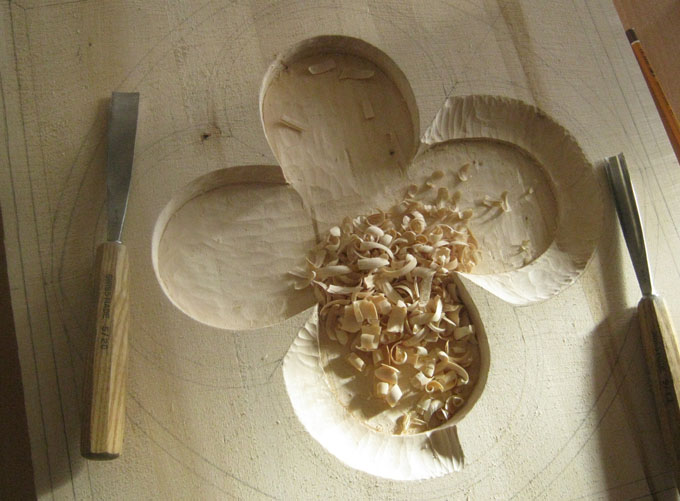

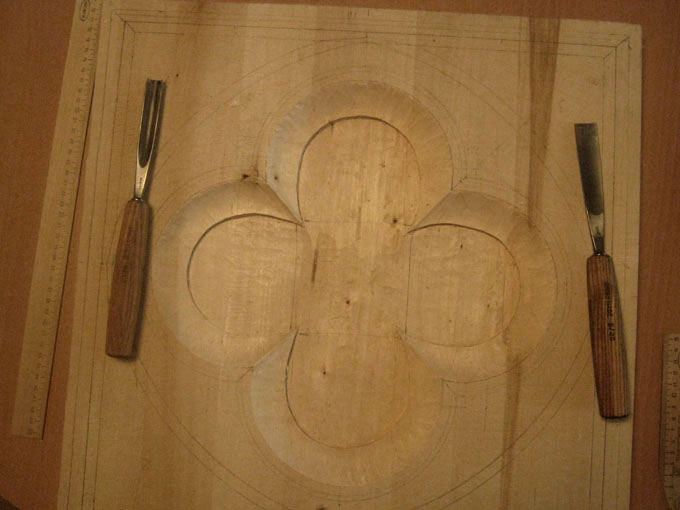

Углубил еще на 5 мм и сделал первую окантовку.
![](vic043.jpg)
— Ну зачем тебе фрезер? — Дима Глазов
ободрительно одобрил (или одобрительно
ободрил?)))
![](vic044.jpg)
Дорезаю щит, по телеку клипы какие-то, и тут
Дженифер включают (думаю, ее настоящая фамилия
Жопез), да с такой необъятной мэрипоппинс, хоть
святых выноси! — ажно резать перестал на 5 минут
)))

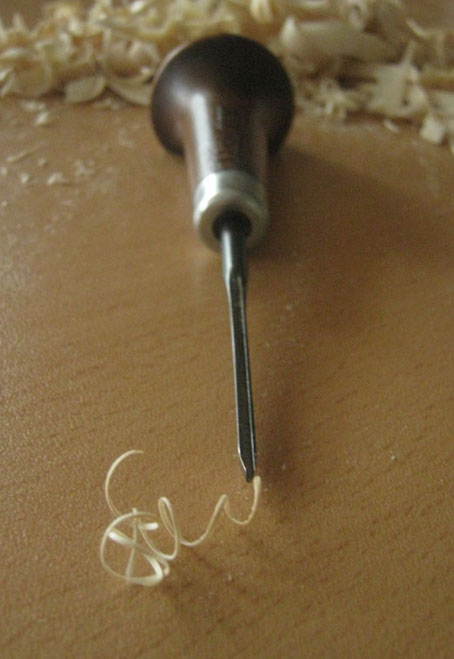

Попутно придумываются из чепухи какие-то образы.
Вот — чем не автограф?
![](vic045.jpg)

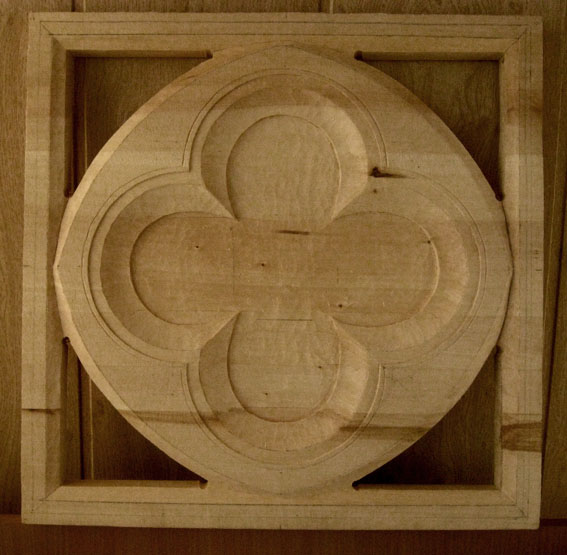

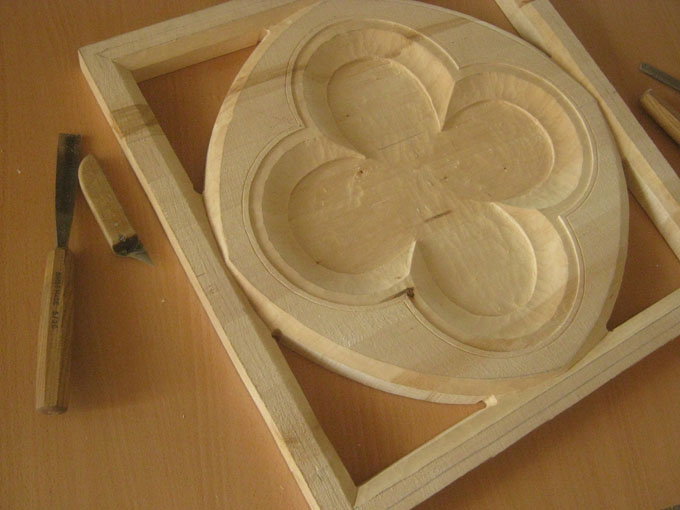

Наконец-то розетка квадрифолины готова! Часов
шесть ушло. Это знак к покупке стамесочки да
побольше )
![](vic046.jpg)
![](vic047.jpg)

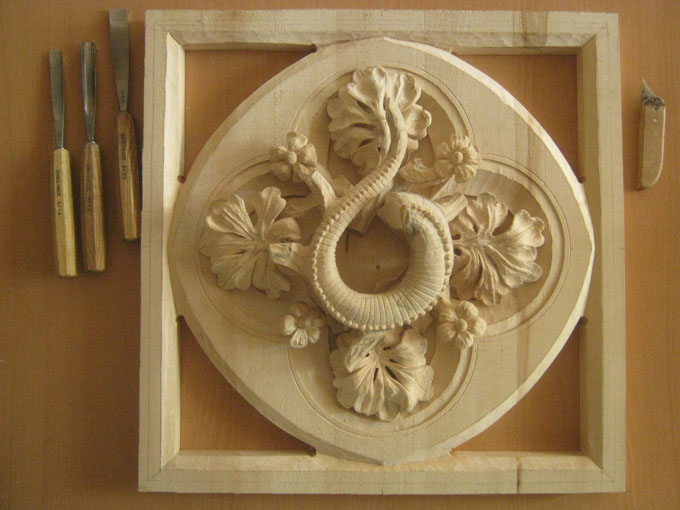

Общее пятно как-то выглядеть так будет (если
прищуриться до того, чтоб почти ничего не
разобрать было).
![](vic048.jpg)
Ну... пора браться за голову. Или за головы, мою и
драконью, ибо вопросов есть немало.

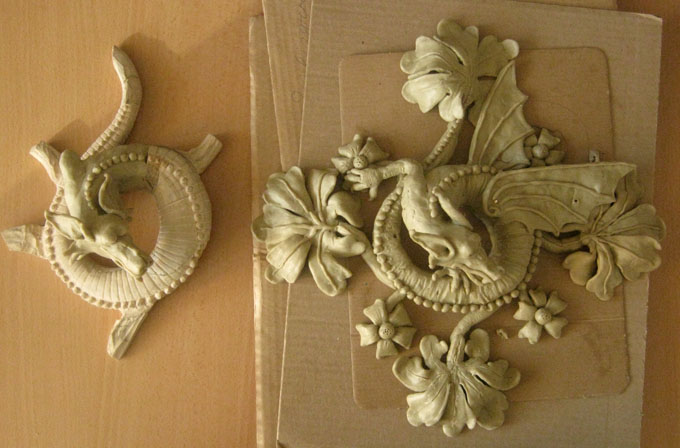

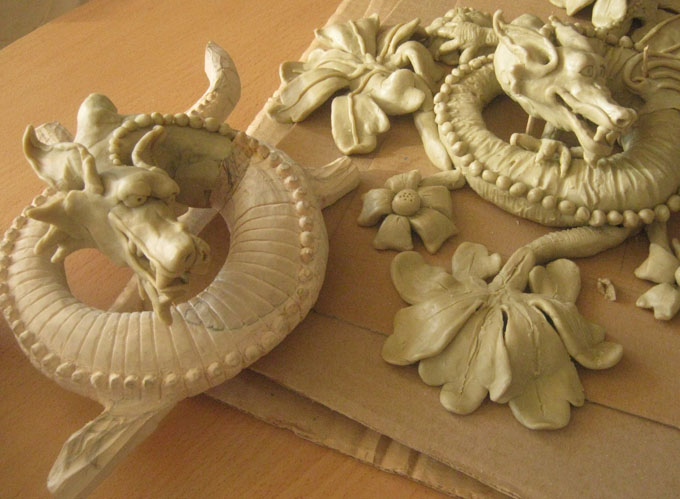

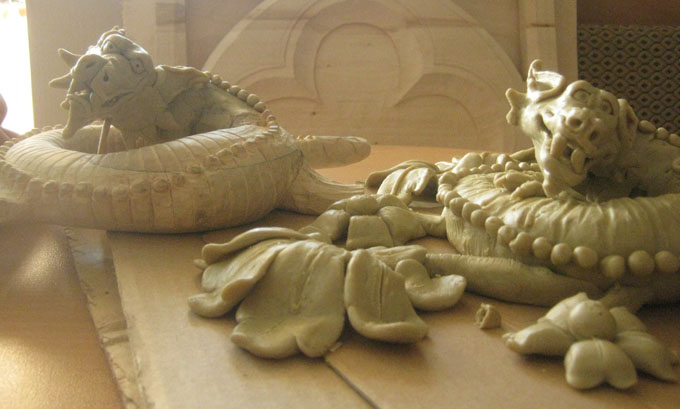

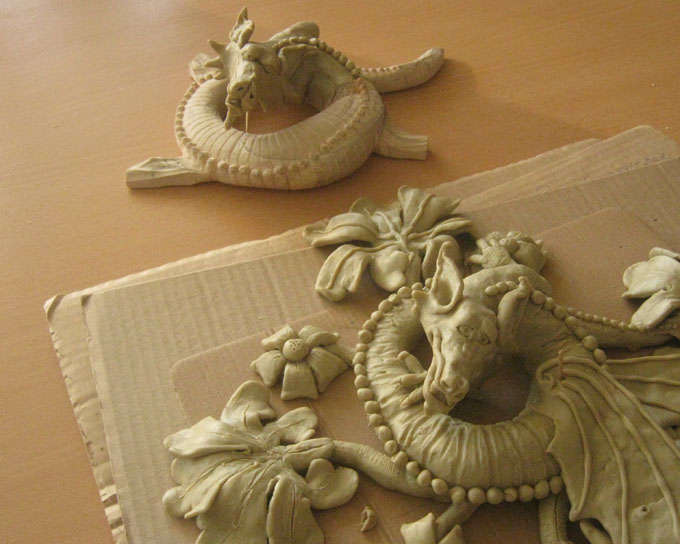

Начинаем все сначала... слепил пока точную
заготовку с головой, выражение морды лица
попробовал побрутальнее и посурьезнее, с шипами
по бокам. Как-то стало более по-драконьему и менее
по-крокодильнему. а в процессе наверное еще
что-то третье родится.
![](vic049.jpg)
![](vic050.jpg)
![](vic051.jpg)
![](vic052.jpg)

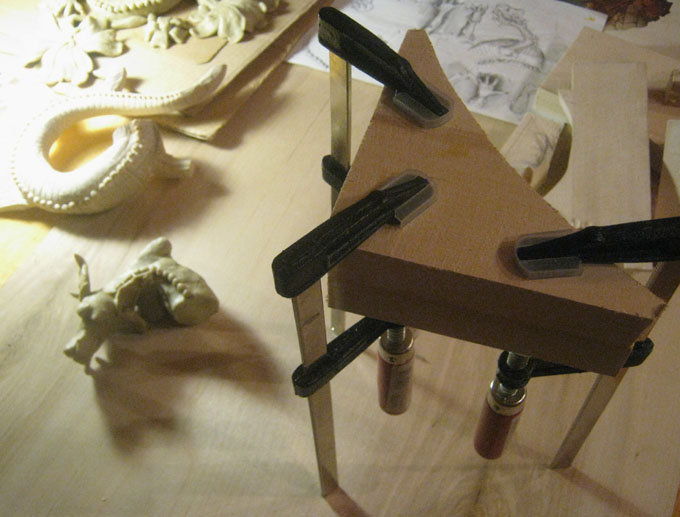

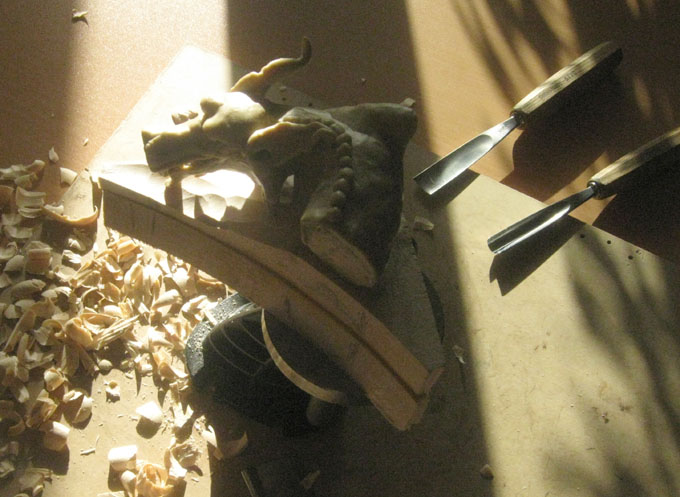

Склеил уголки, очень пригодились те, что
образовались из выпилов щита.
![](vic053.jpg)
![](vic054.jpg)

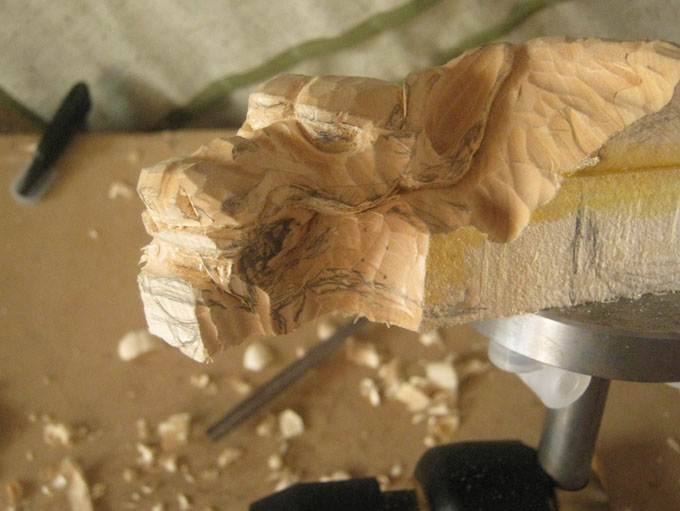

Торчащее левое
ухо, правда, все равно, пришлось позже доклеить.
![](vic055.jpg)
А вот и моя корпоративная рабочая одежда! )))
![](vic055a.jpg)

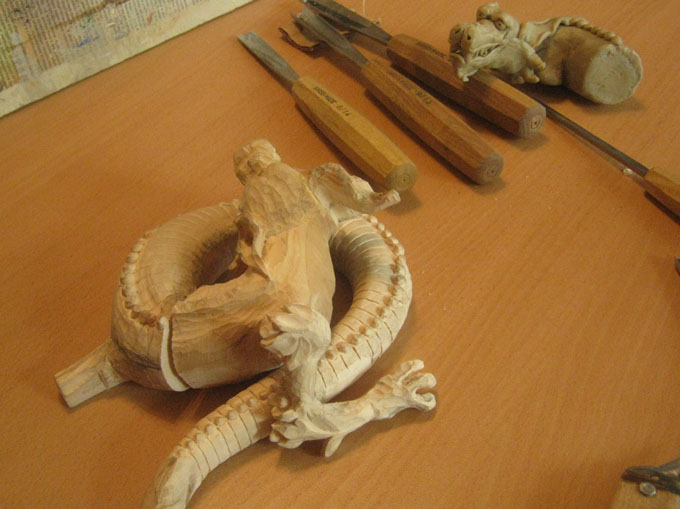

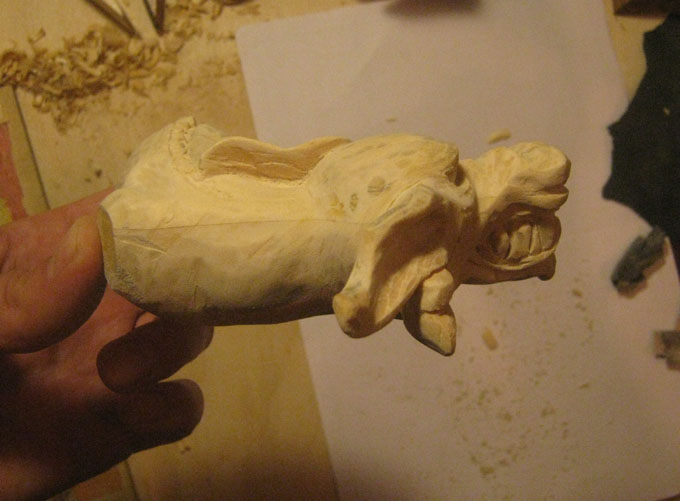

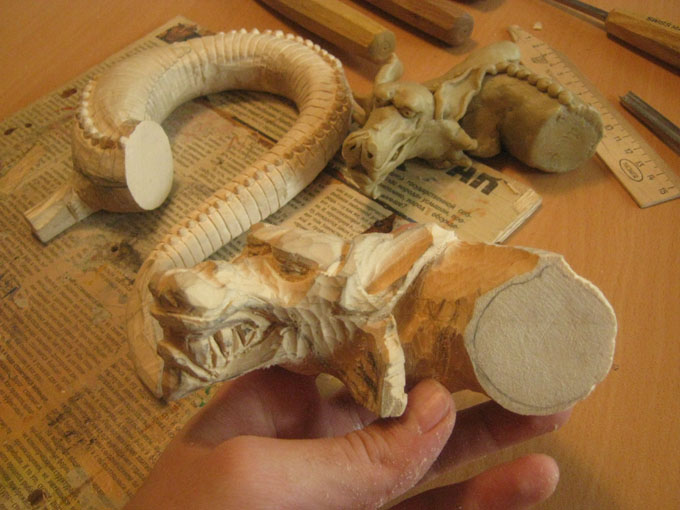

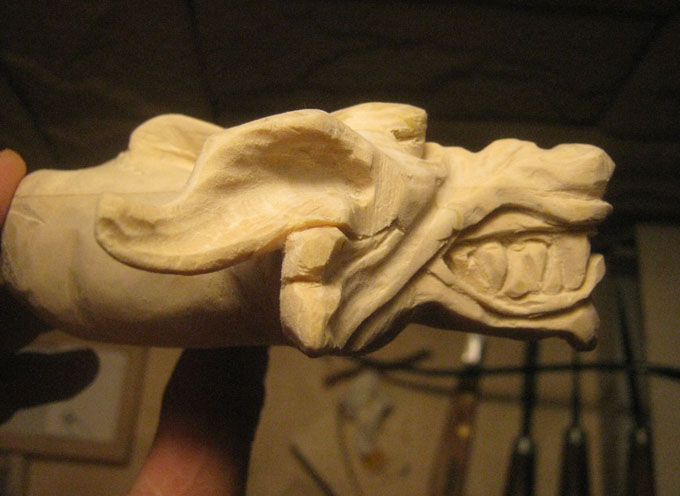

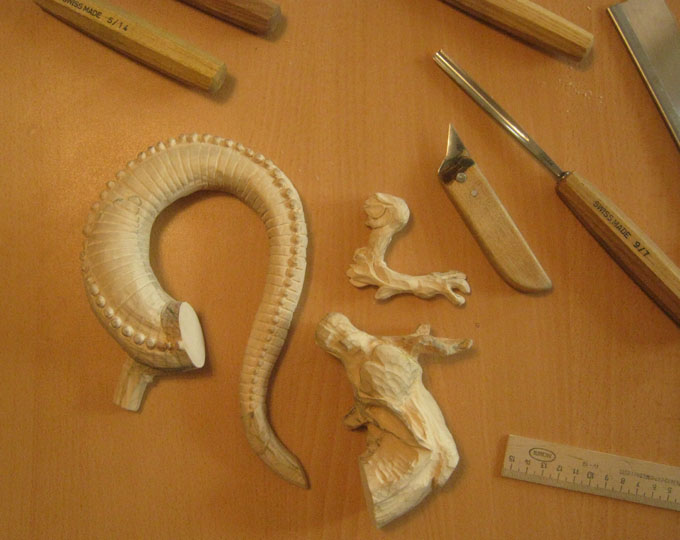

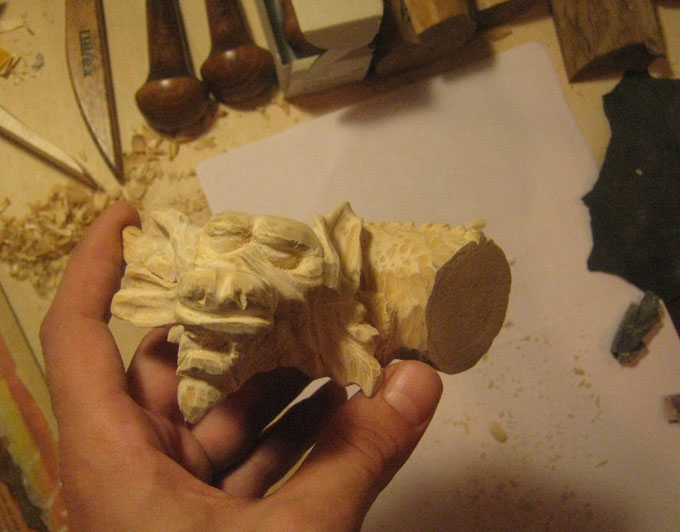

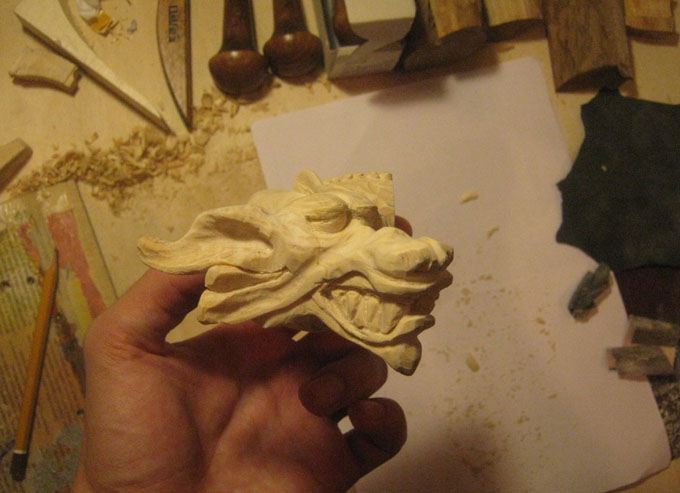

Дракоша выходит лютый зверь! (из детского стишка:
я три дня его боялся, а на третий он сломался)
![](vic056.jpg)
![](vic057.jpg)
![](vic058.jpg)
![](vic059.jpg)
![](vic060.jpg)
![](vic061.jpg)
![](vic062.jpg)
![](vic063.jpg)

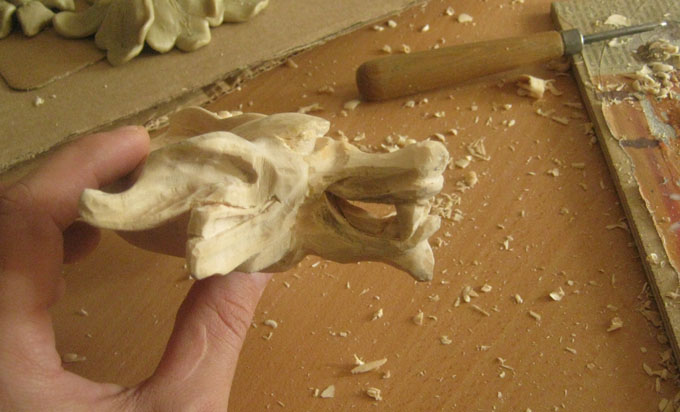

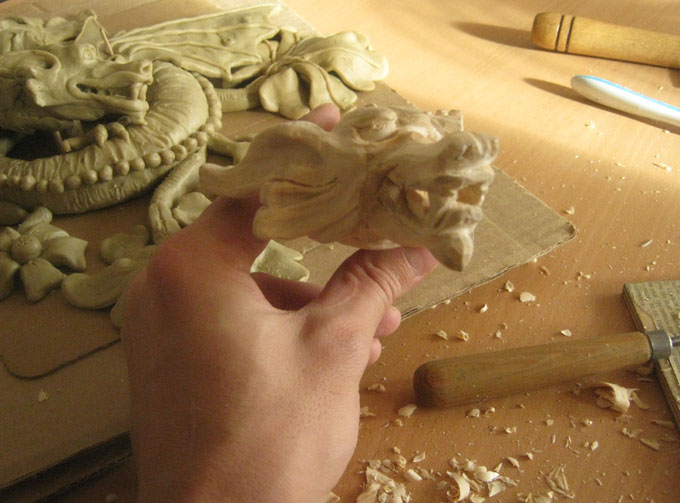

И тут такой Леха:
— А где искренне обрадовано-удивленная от
изобилия мордаха? И тебе еще шкурить и шкурить ее.
А и сам ведь понимаю, что надо что-то делать со
страшенным оскалом. С выражением лица, близким к
предыдущей морде дракона, посносил все. И вот,
все-таки он улыбается!
![](vic064.jpg)
![](vic065.jpg)

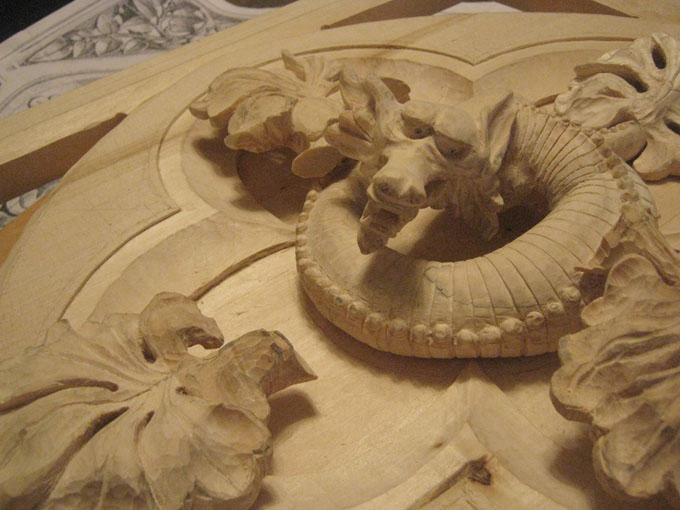

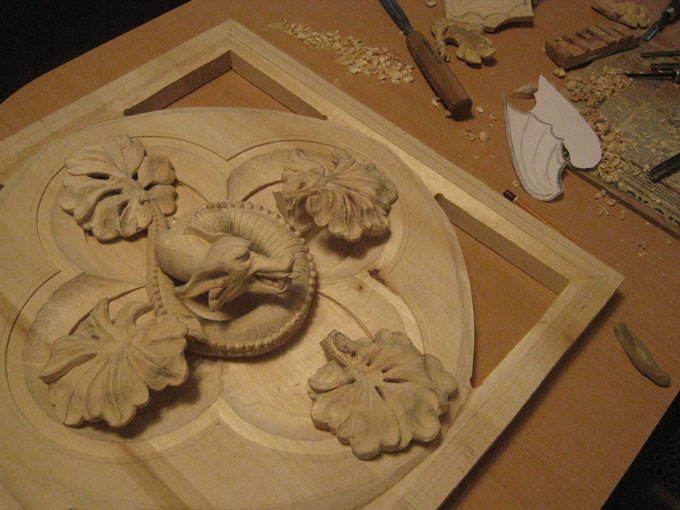

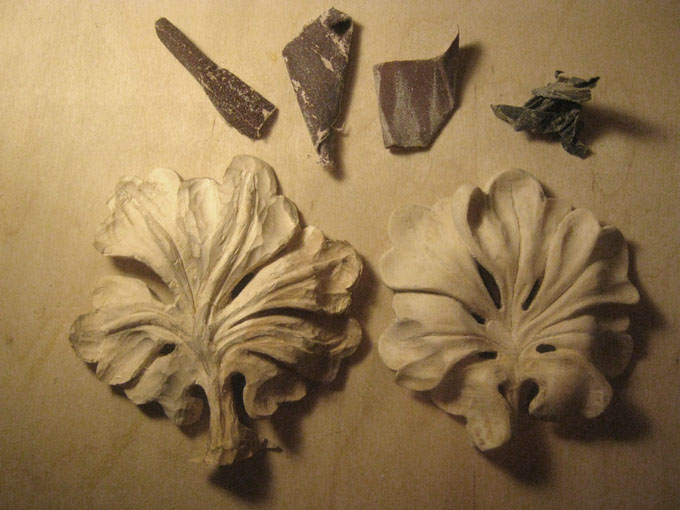

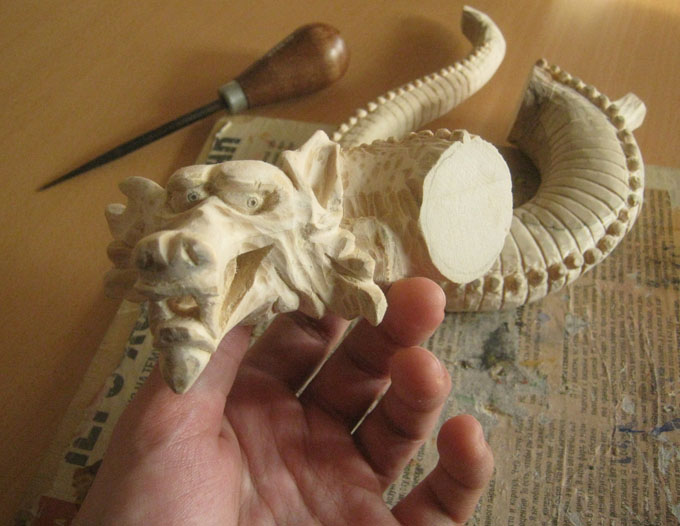

Лукавые глаза наметил, склеил корпус и начал
листочки примерять, вот где оказалась оч
замудреная задача - приточать качественные
отводы под листья и цветы.
![](vic066.jpg)
![](vic067.jpg)
![](vic068.jpg)
![](vic069.jpg)

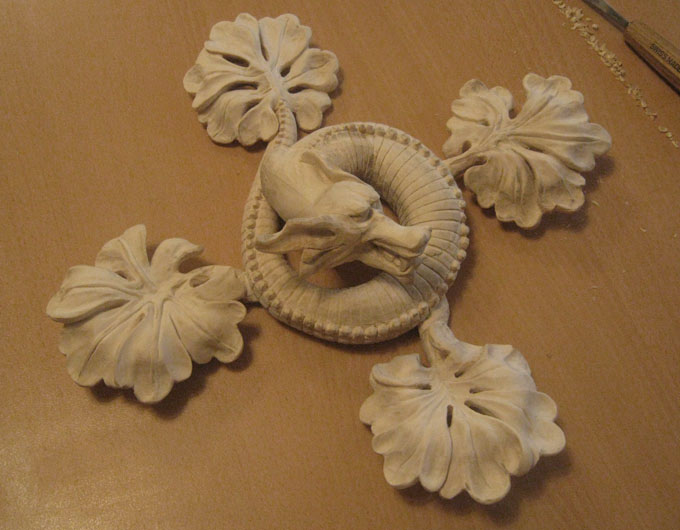

Уработался. И вдруг проснулся во мне
креативщик и выдал целый плакат.
![](vic069a.jpg)
![](vic070.jpg)
![](vic071.jpg)

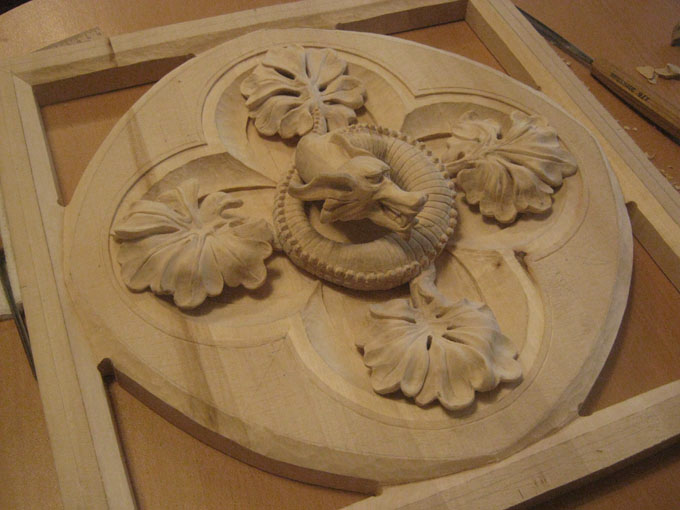

Пристроил листочки. Начал левую лапу и крылья.
Чем больше прикладывал цветочки, тем более
прихожу к мысли что там им не место, закрывают оч
живописные углы квадрифоля. Может вообще не буду
ставить, или сделаю по 3 меленьких, короче тоже
еще задачка лишняя.

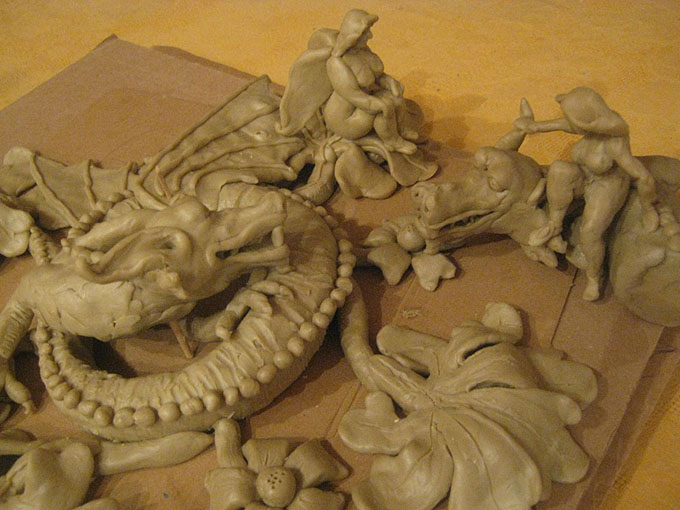

Пока отдыхал, руки чет лепили... )))))))
![](vic071a.jpg)
![](vic071b.jpg)

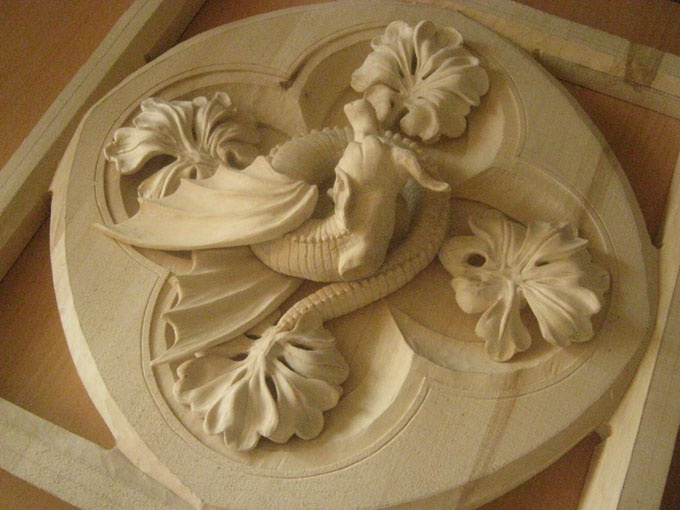

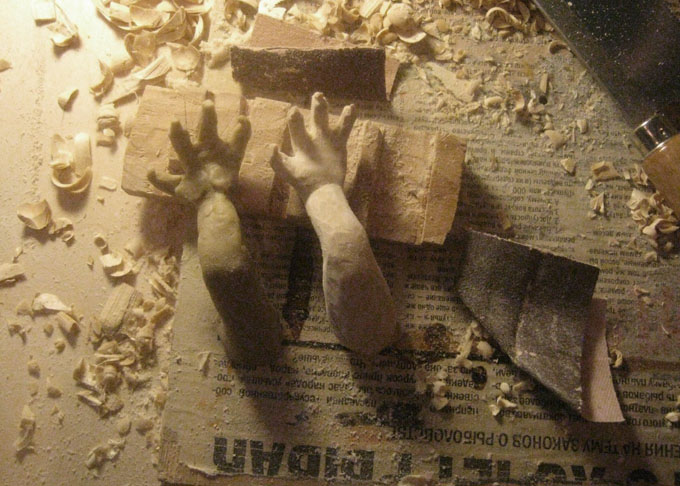

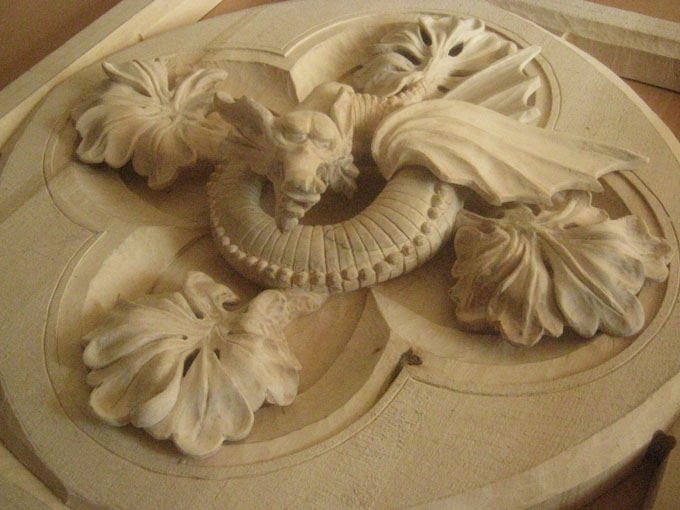

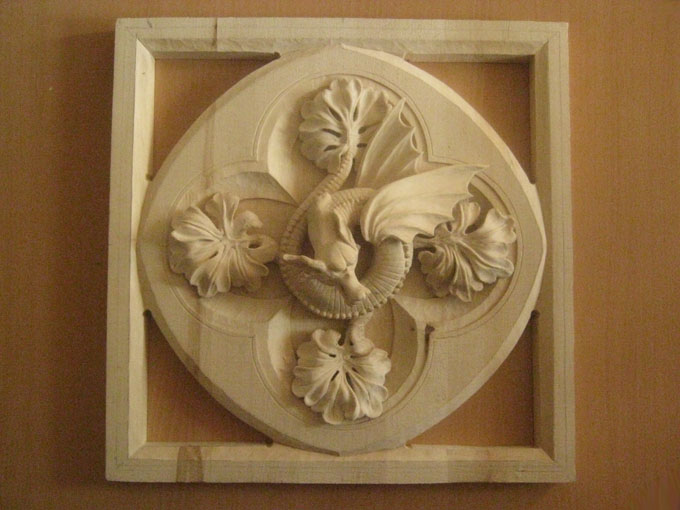

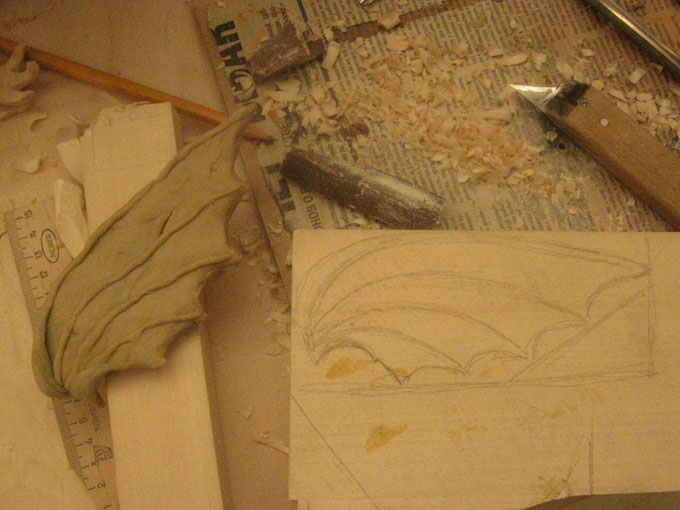

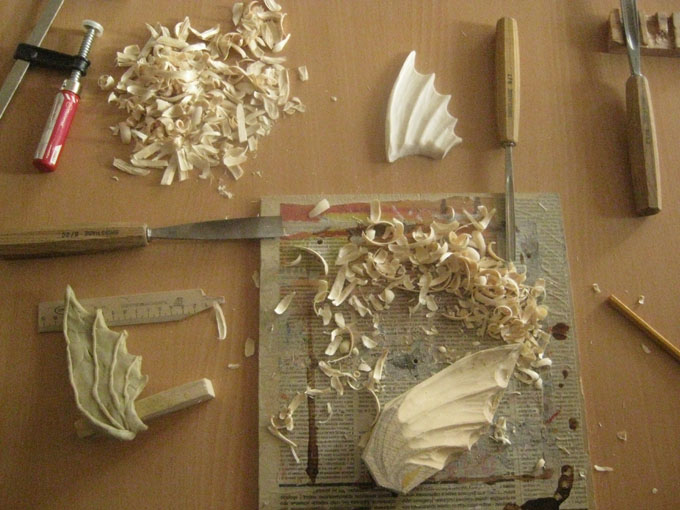

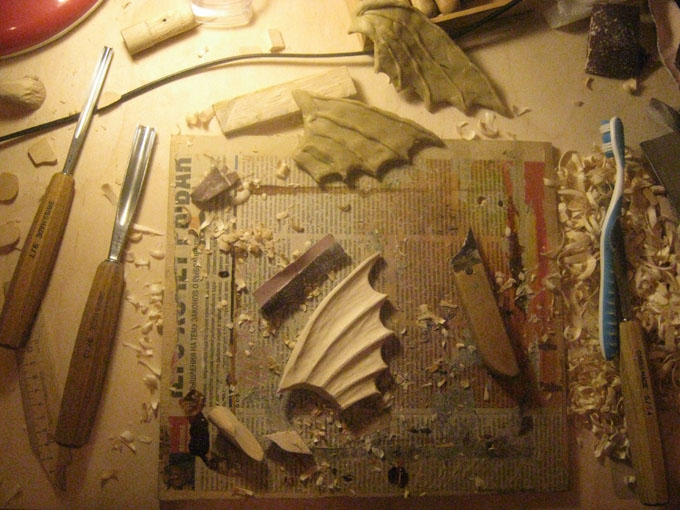

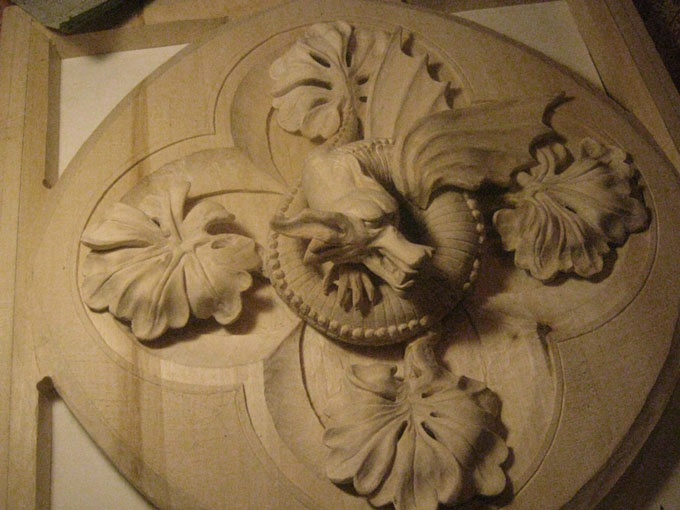

Занялся крылами.
![](vic072.jpg)
![](vic073.jpg)
![](vic074.jpg)
![](vic075.jpg)
![](vic076.jpg)
![](vic077.jpg)
![](vic078.jpg)
![](vic079.jpg)

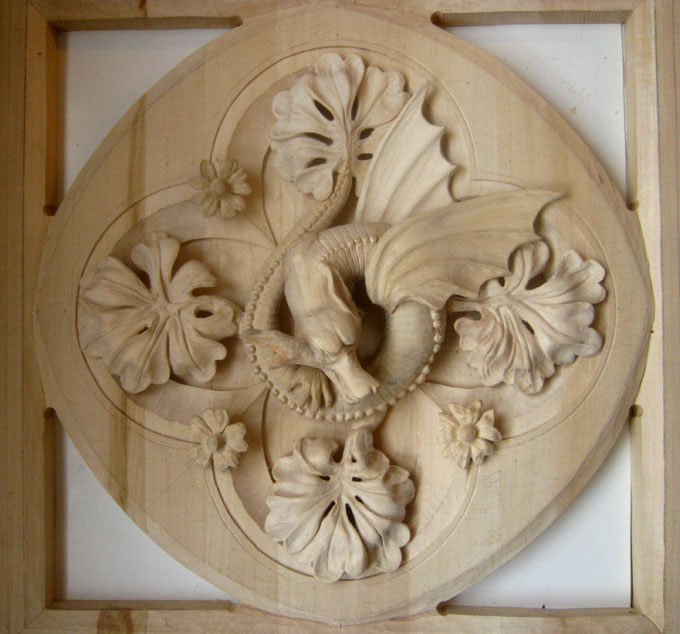

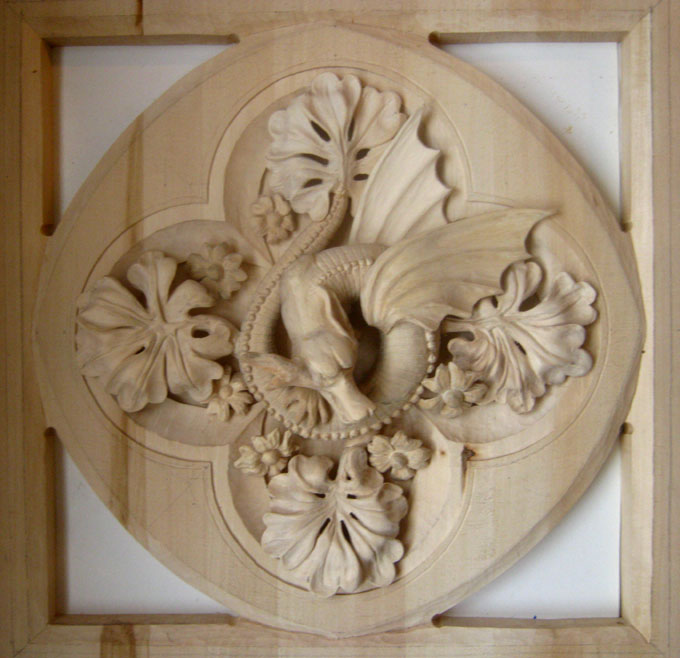

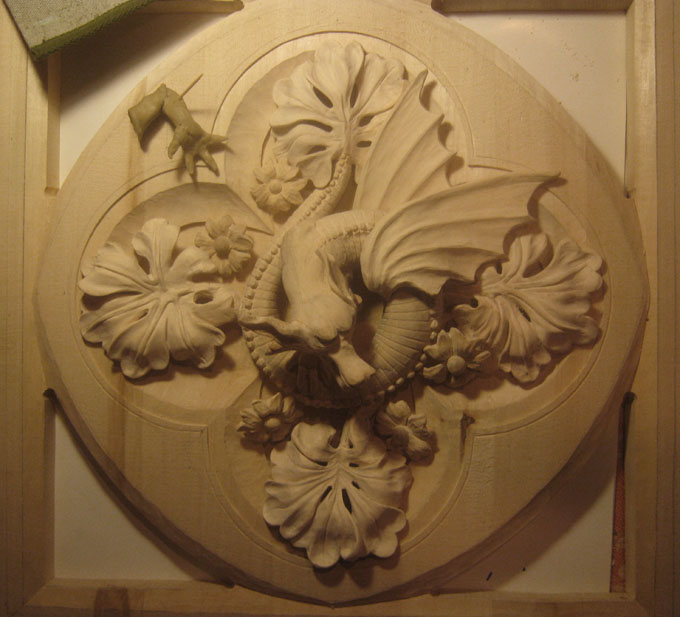

Тэ-экс...возвращаясь к углам, вот какие мысли
посетили:
Если делать как на рисунке, то пропадут за
цветами уголки, которые мне как-то жалко ими
закрывать.
Пришла идея добавить цветов по два на круг (у
хвоста помельче, далее крупнее). Они будут
кривенькими не шибко толстыми стебельками
прикреплены тоже к тушке. Вопрос только — а не
слишком ли кучеряво и мясисто в такой клумбе? Не
теряется ли дракон и формы кругов. Углы хоть и
открыты, зато теперь часть скруглений
заслоняется цветами.
Прям задумался.
![](vic080.jpg)
![](vic081.jpg)
![](vic082.jpg)

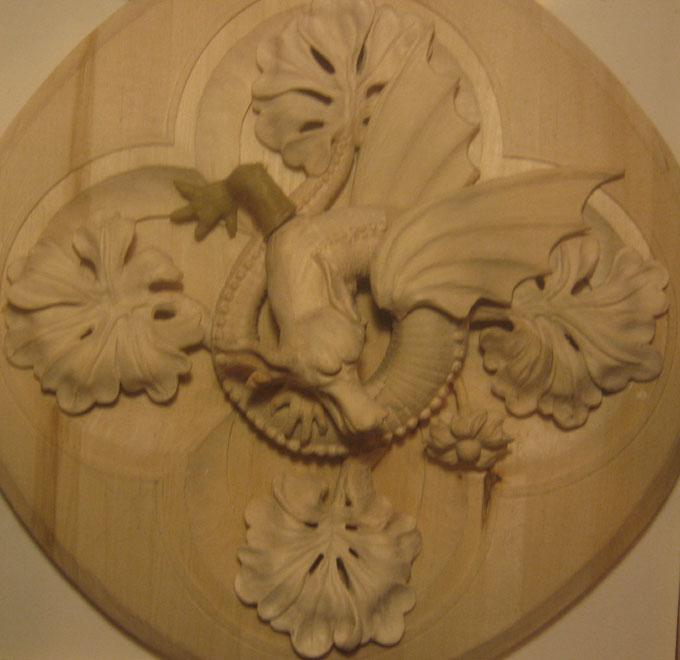

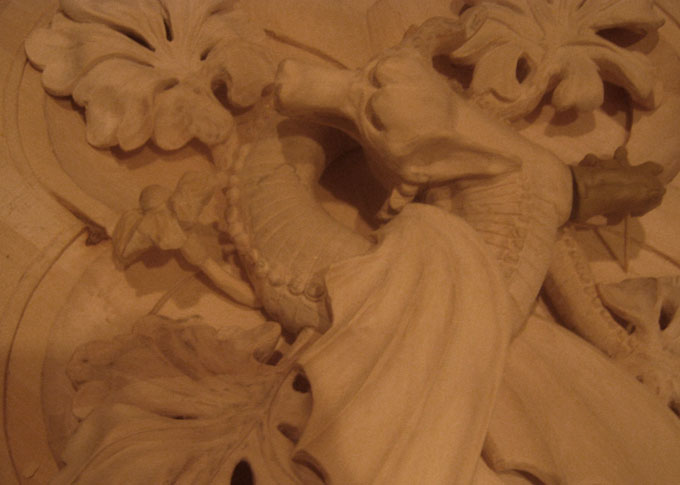

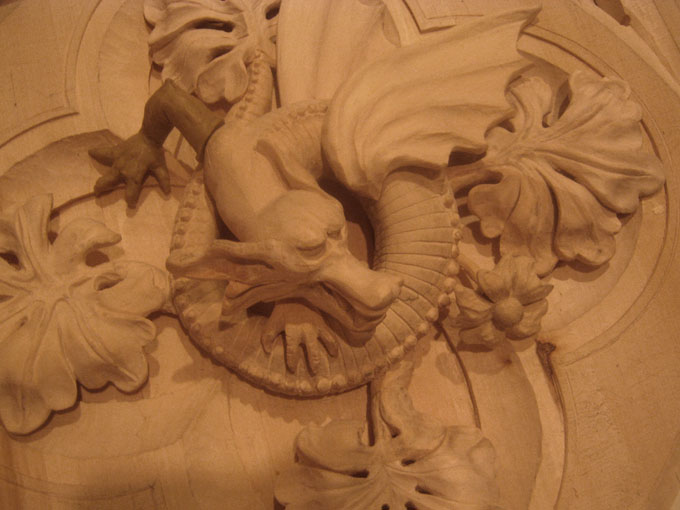

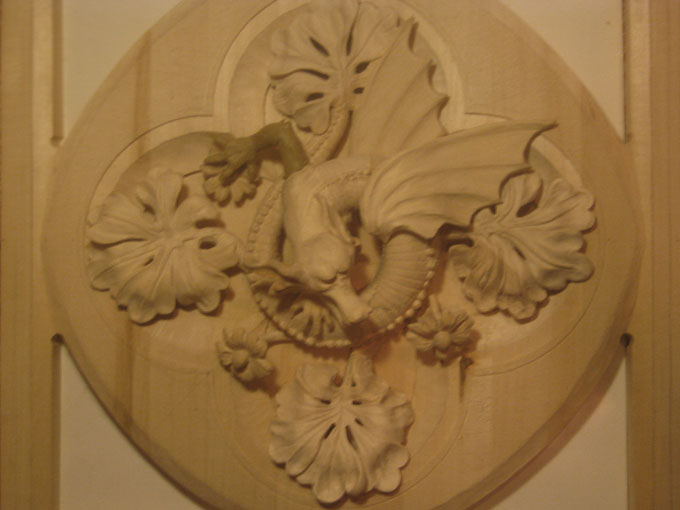

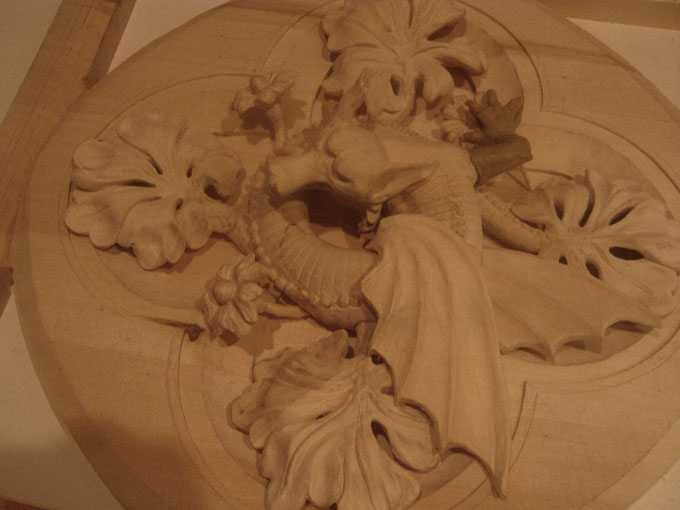

Вклеил стебелек с миниатюрым шипом. А вроде и
ничего, как будто вниз чуть свешивается, так что
наверное "цветам — быть".
![](vic083.jpg)
![](vic084.jpg)
![](vic085.jpg)
![](vic086.jpg)
![](vic087.jpg)
![](vic088.jpg)
![](vic089.jpg)

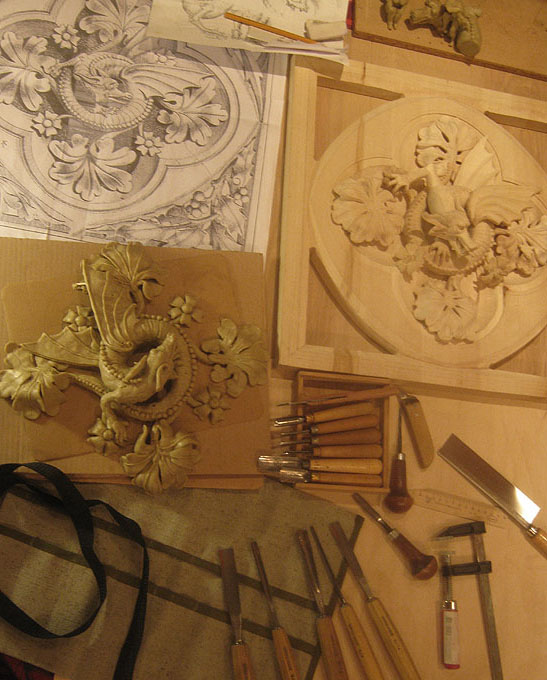

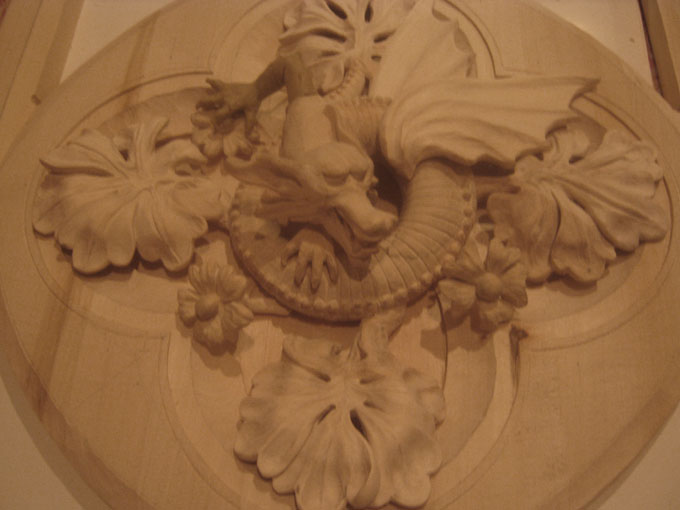

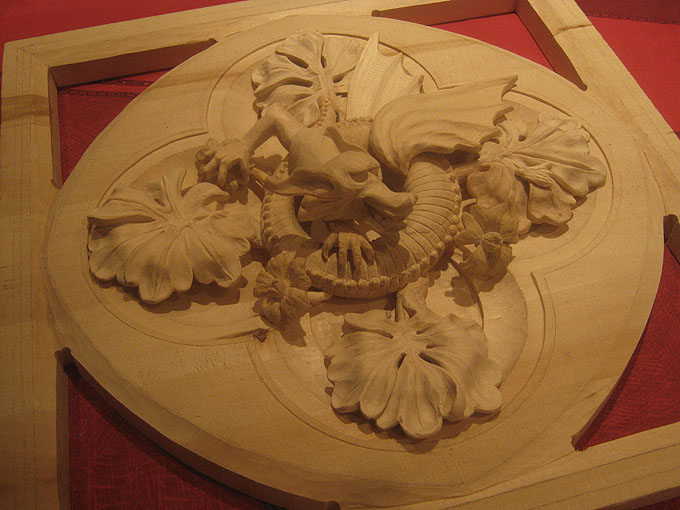

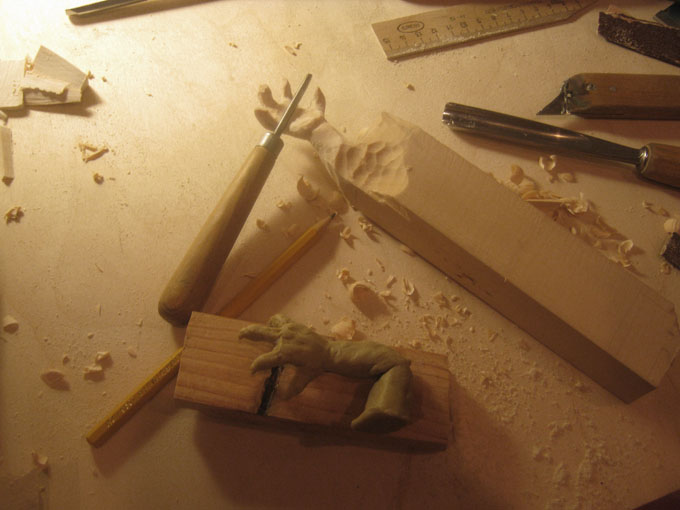

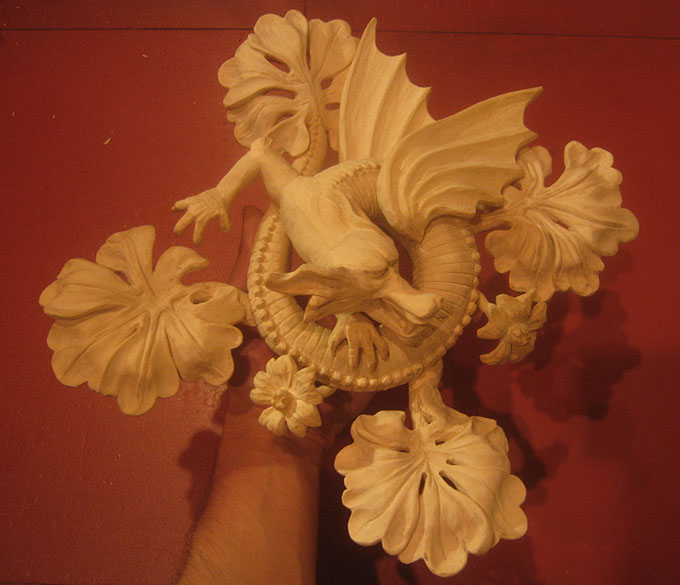

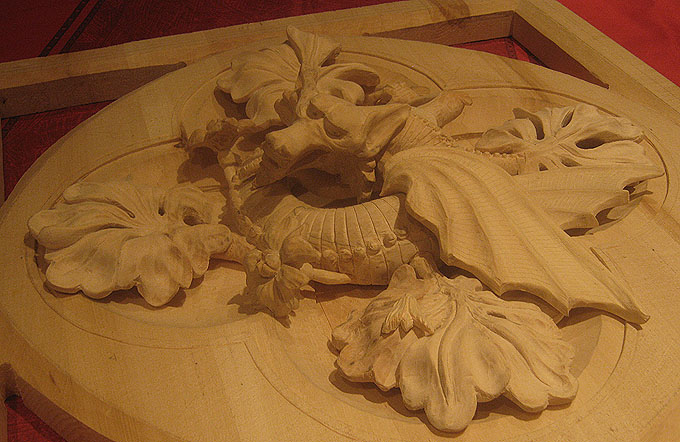

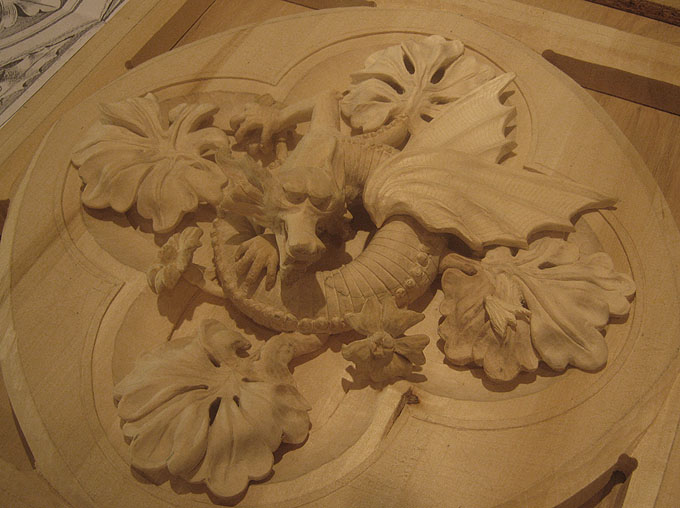

Вклеил цветочки, воткнулись они у меня самыми
V-образными разрезами лепестков четко в углы
квадрифолин, и прям теперь дракона ни на
миллиметр сдвинуть нельзя относительно тарелки
— как в пазы вставляется. Осталось последний
цветок под лапу воткнуть.

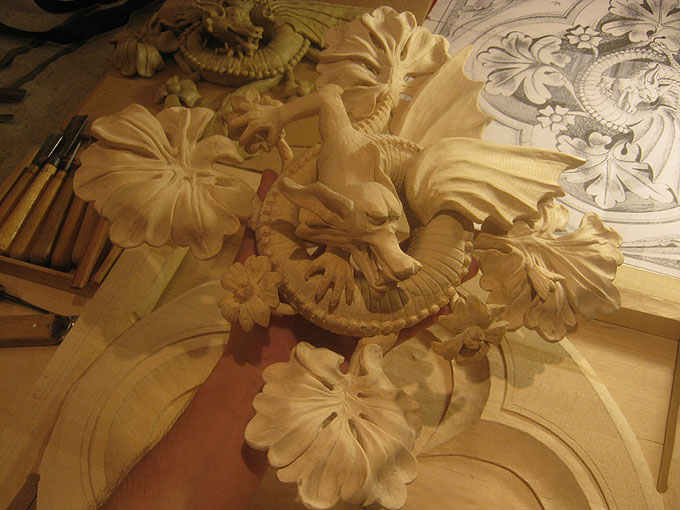

![](vic090.jpg)
![](vic091.jpg)
![](vic092.jpg)
![](vic093.jpg)
![](vic094.jpg)
![](vic095.jpg)
![](vic096.jpg)

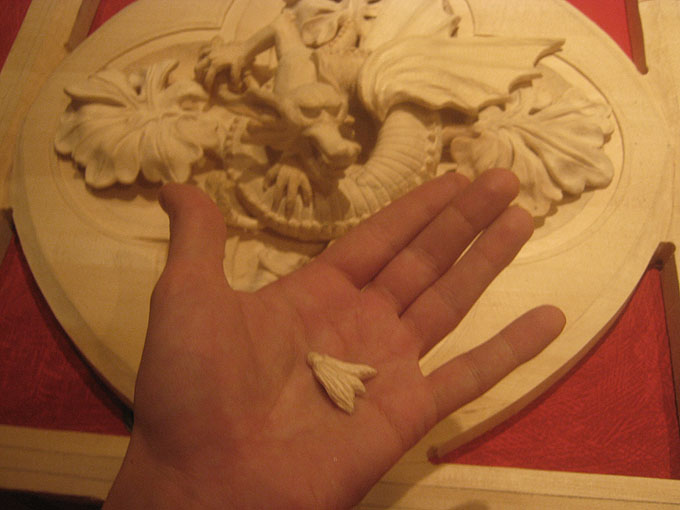

Максим, мой старшой, как-то говорит, пап, а что он у
тебя смотрит на листок куда-то, а там никого...
давай там будет жучок сидеть. Думаю, а ведь
прав, целый диалог образуется! В общем, так и
сострогал мотылька.
![](vic097.jpg)
![](vic098.jpg)

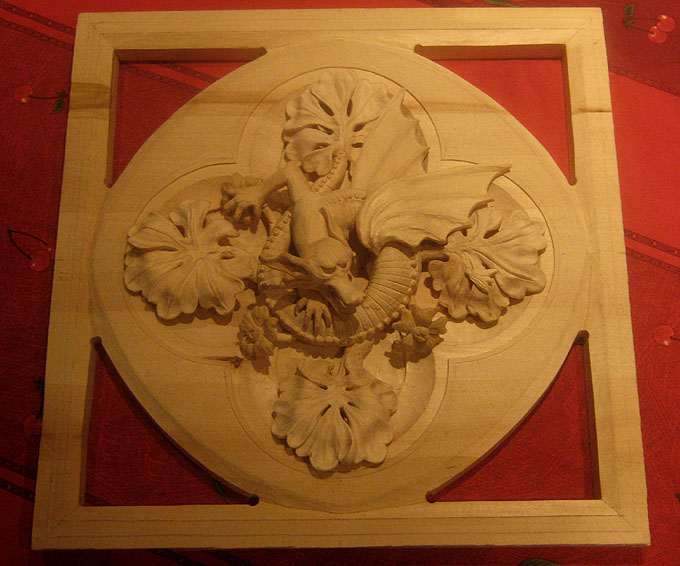

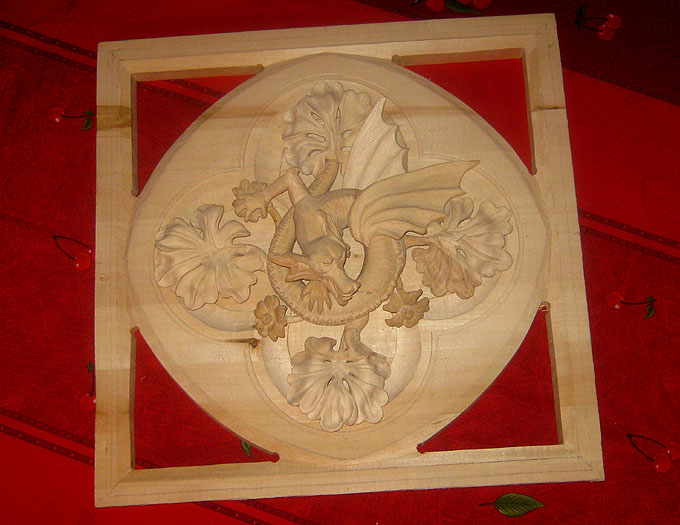

Со вспышкой.
![](vic099.jpg)
И ваш покорный слуга. Ровно полгода вымучивал...
ужасно долго, но, с другой стороны, эти уроки
многого стоят!
![](vic100.jpg)
Продолжение следует.
Часть II
декабрь 2014 — апрель 2015

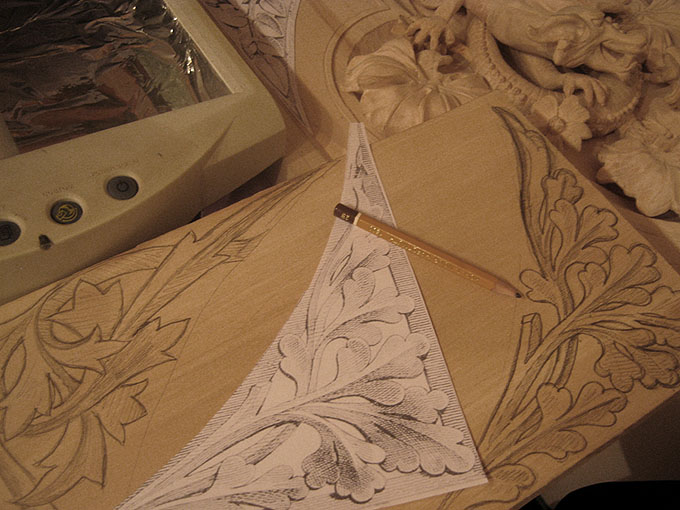

Итак, продолжаем работу, дело за уголками.
![](vic101.jpg)

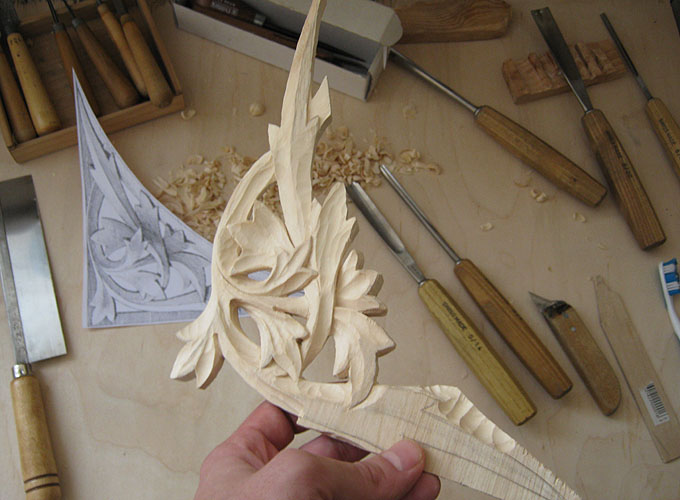

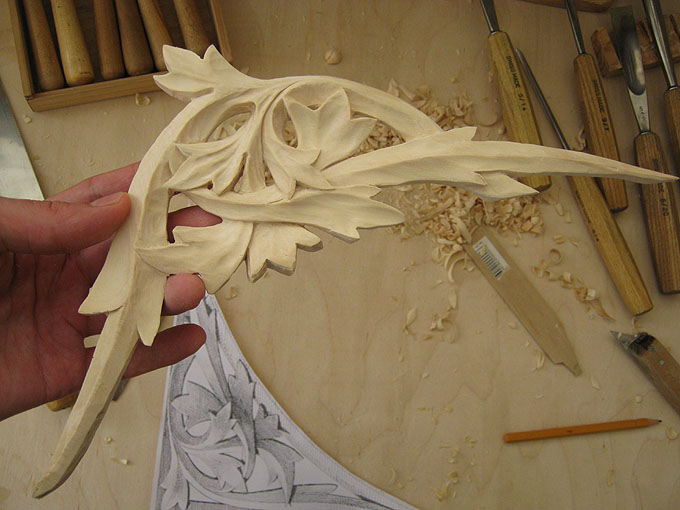

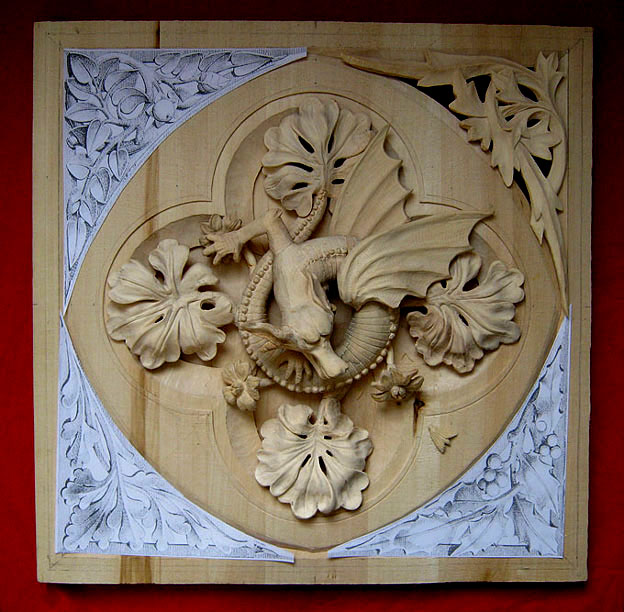

Начинаю с кочедыжника!
![](vic102.jpg)
![](vic103.jpg)
![](vic104.jpg)

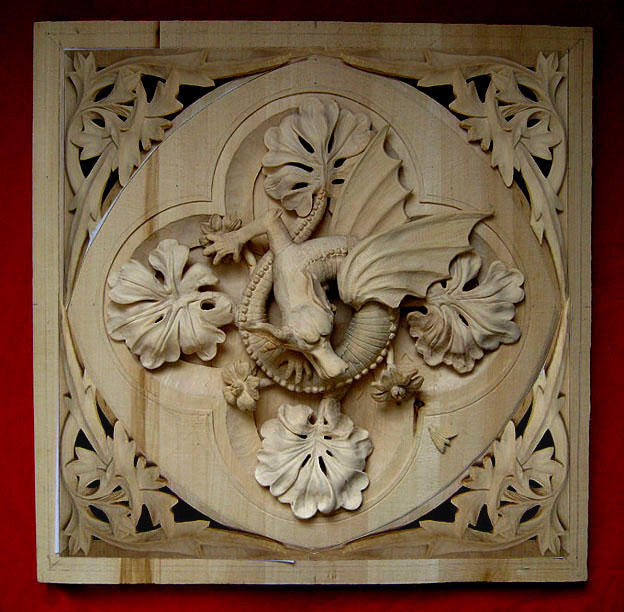

На компьютере размножил уголки, оценить будущий
эффект, хотя бы приблизительно
![](vic104a.jpg)

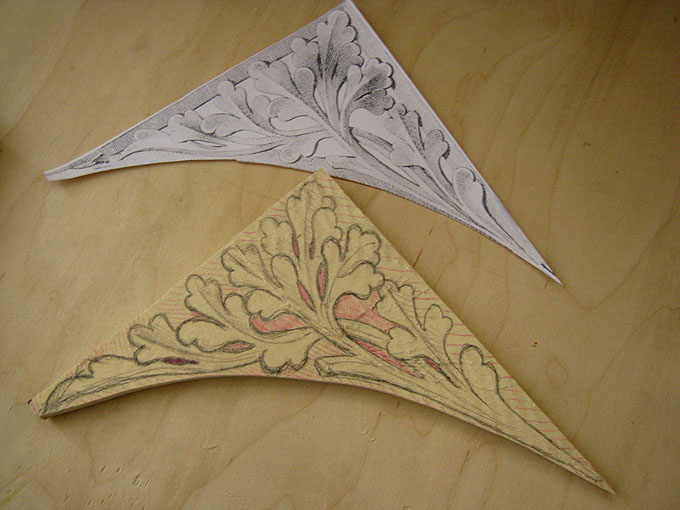

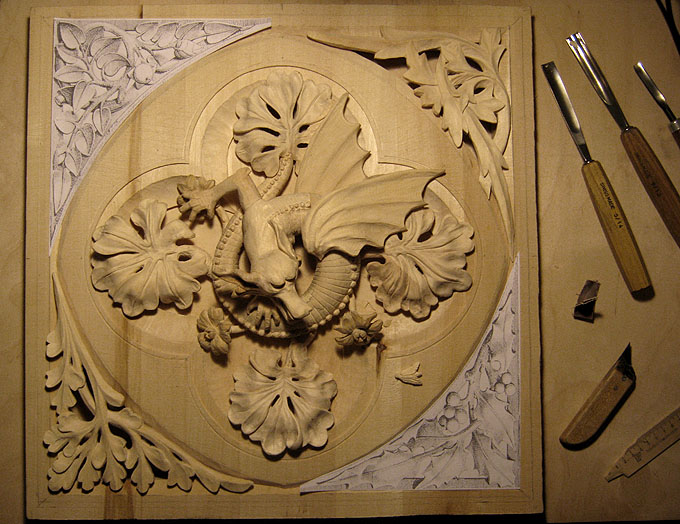

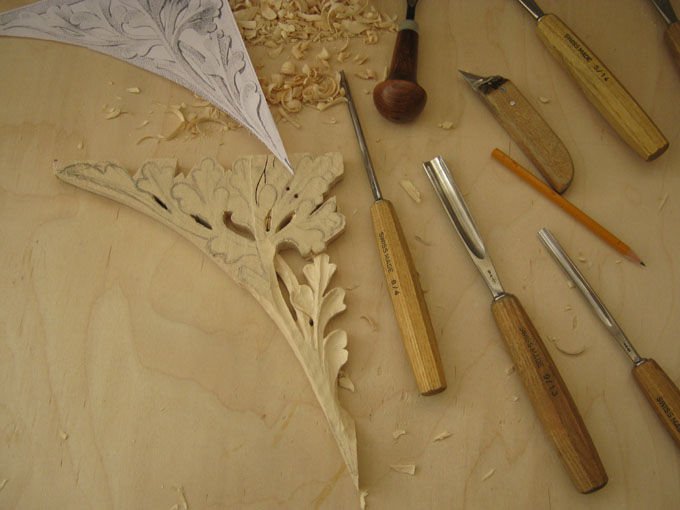

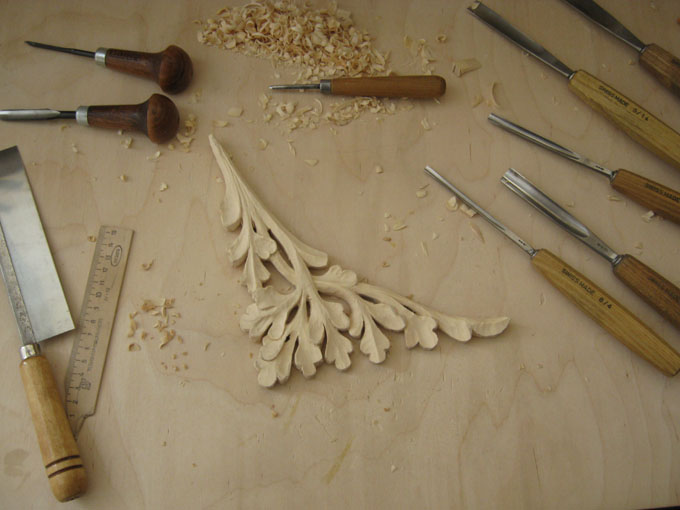

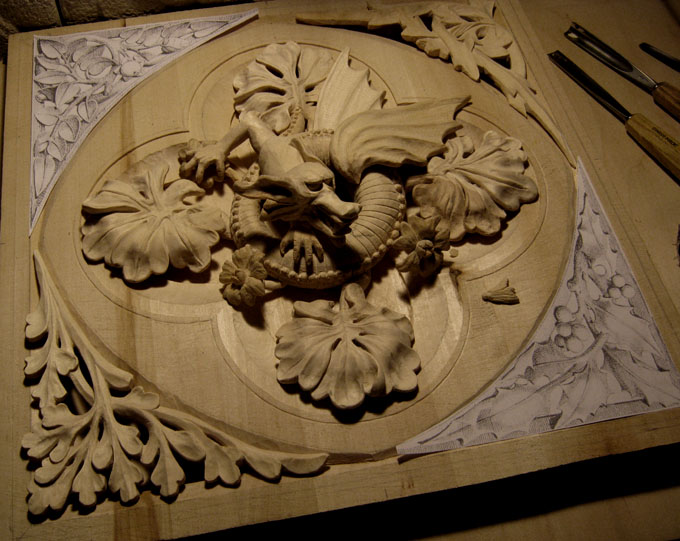

Следующая на очереди — дымянка. Выпиливаени
обычным лобзиком, конечно, сильно тренирует
терпение... с ужасом смотрю на верхний левый угол.
![](vic105.jpg)
![](vic106.jpg)
![](vic107.jpg)
![](vic108.jpg)
![](vic109.jpg)

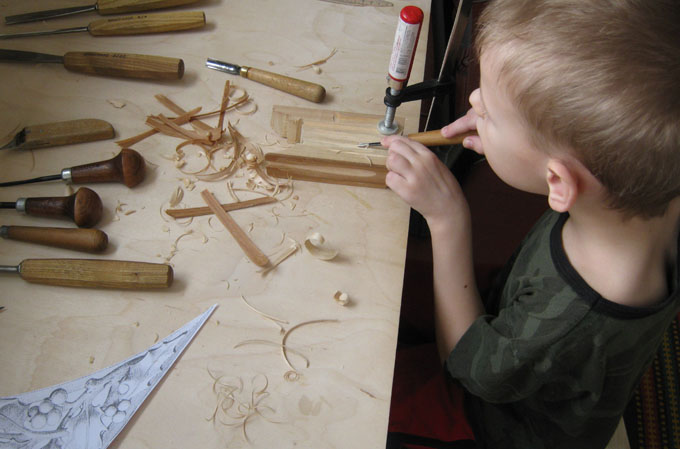

Младший арт-директор оценивает остроту режущей
кромки. Арсена Сергеич — страсть какой любитель
разные стружечки повыпускать.
![](vic110.jpg)

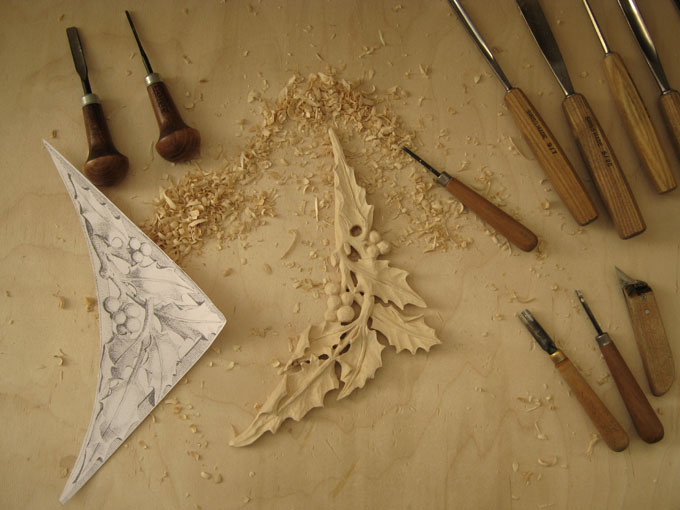

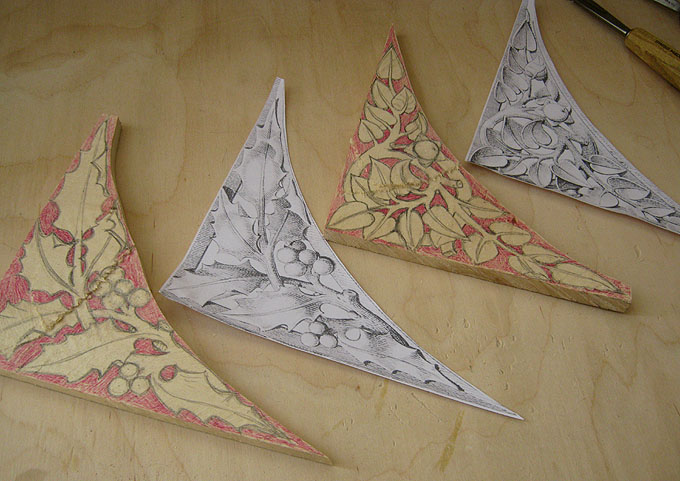

Осталось два...
![](vic111.jpg)
![](vic112.jpg)

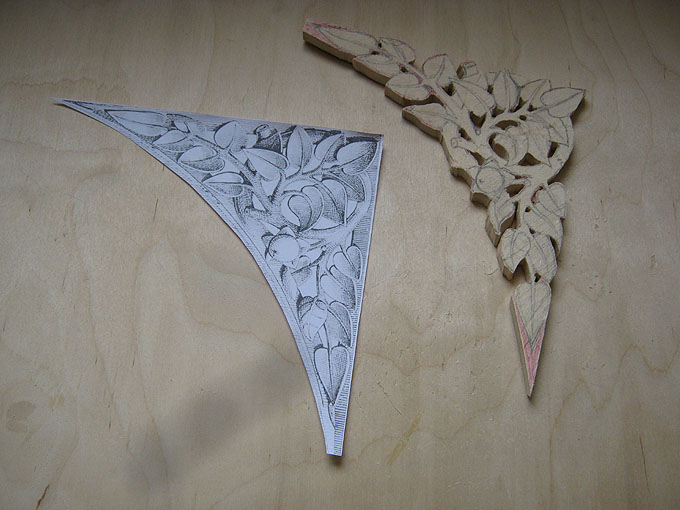

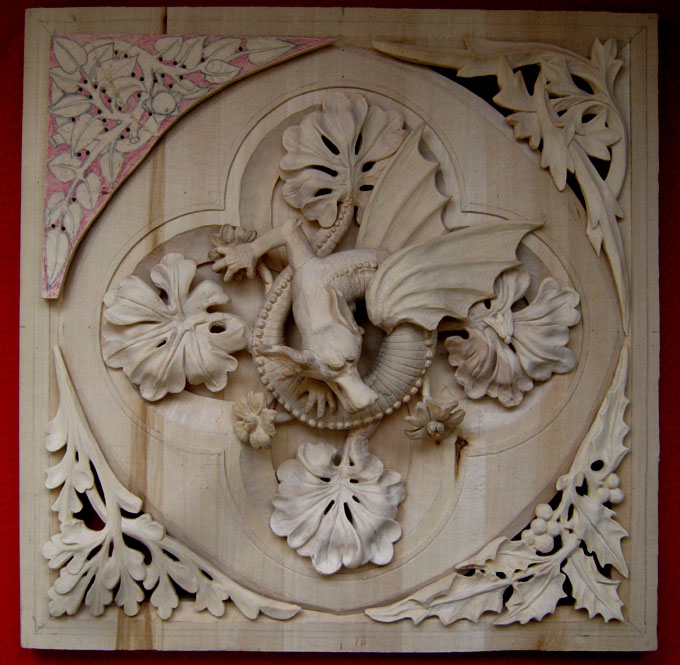

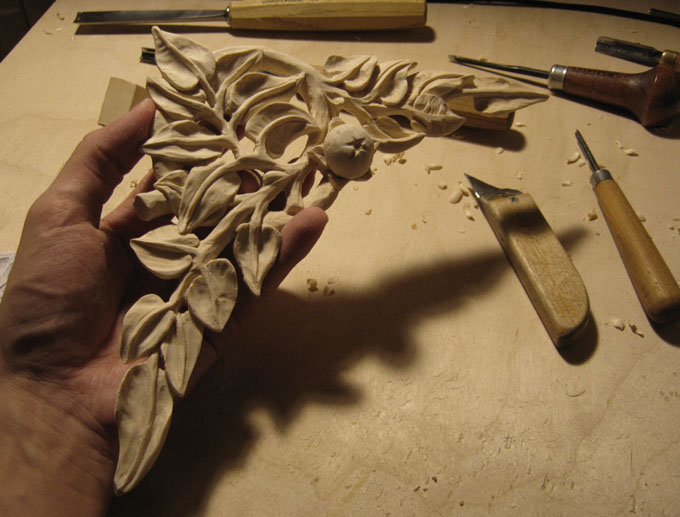

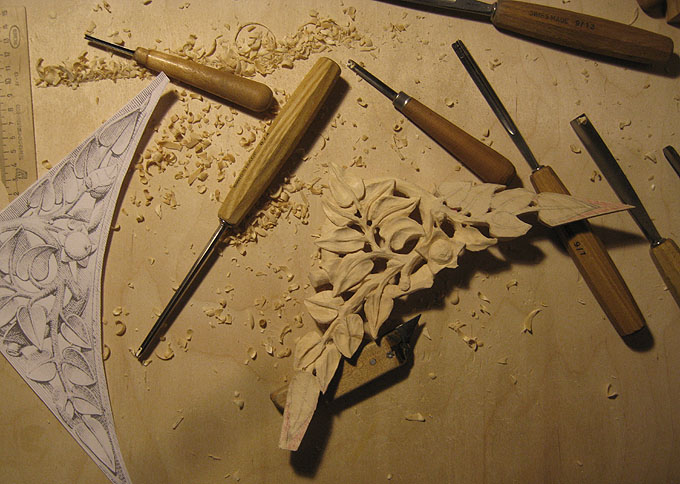

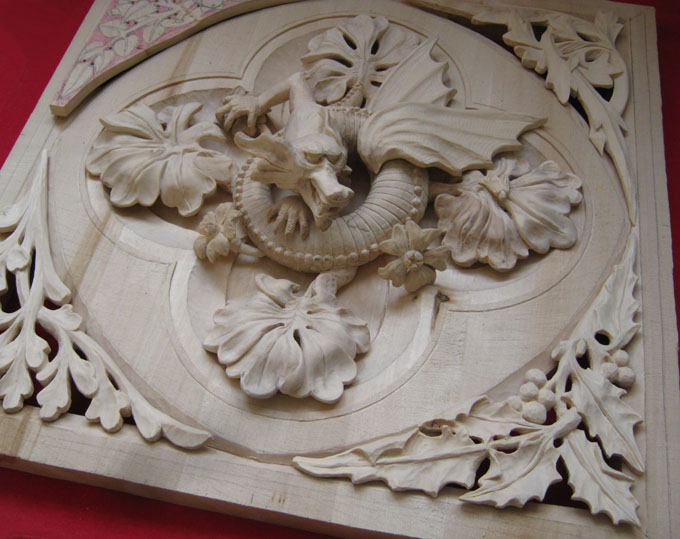

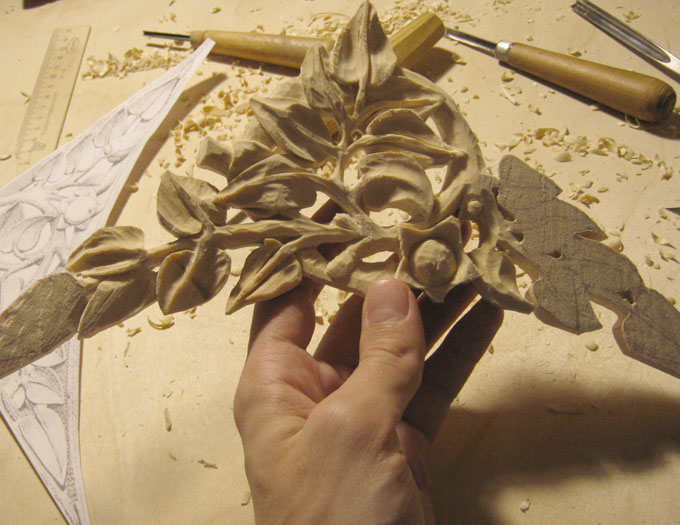

На десерт — «самое интересное», выпиливание
листиков. К этому моменту прост омечтаю о
лобзиковом станке! :)
![](vic113.jpg)
![](vic114.jpg)
![](vic115.jpg)
![](vic116.jpg)
![](vic117.jpg)
![](vic118.jpg)

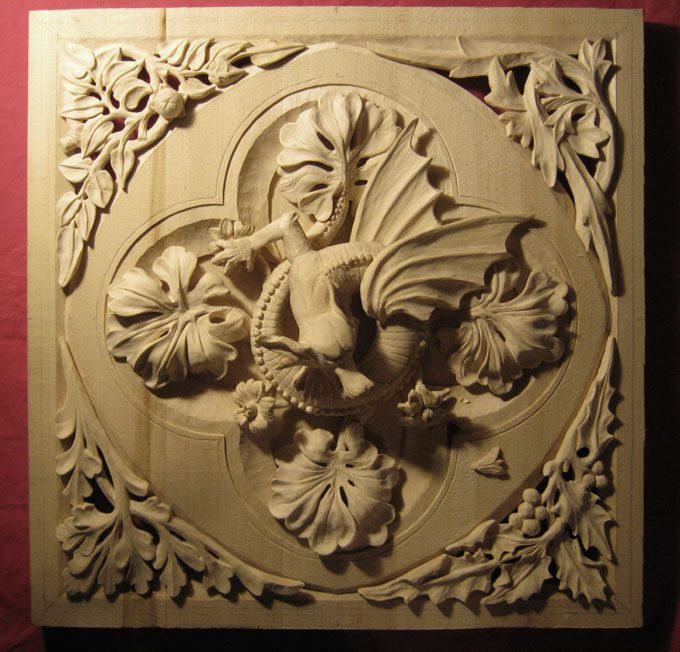

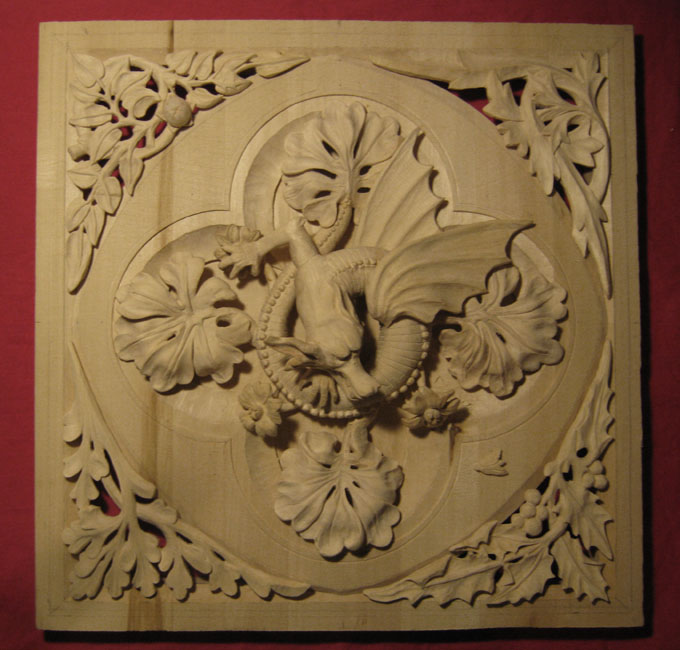

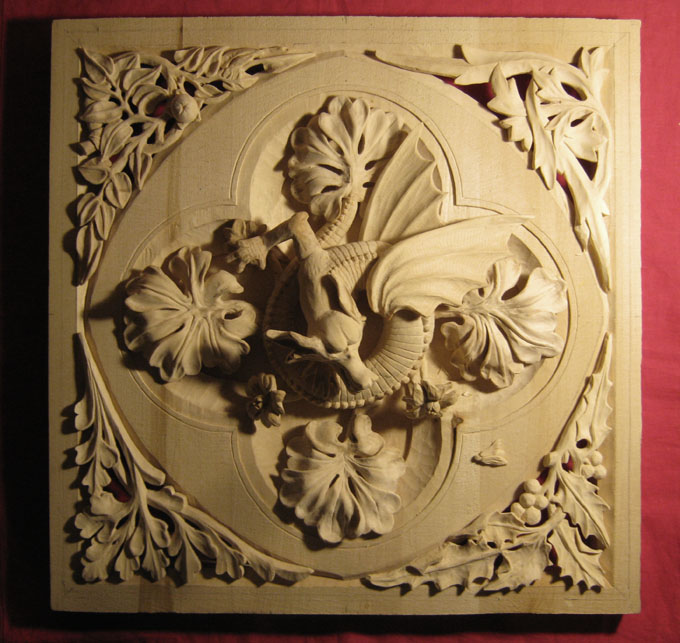

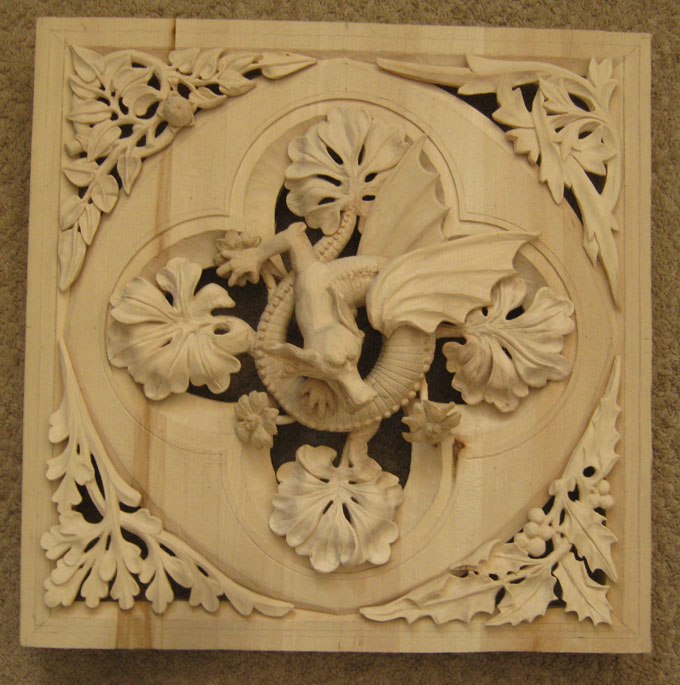

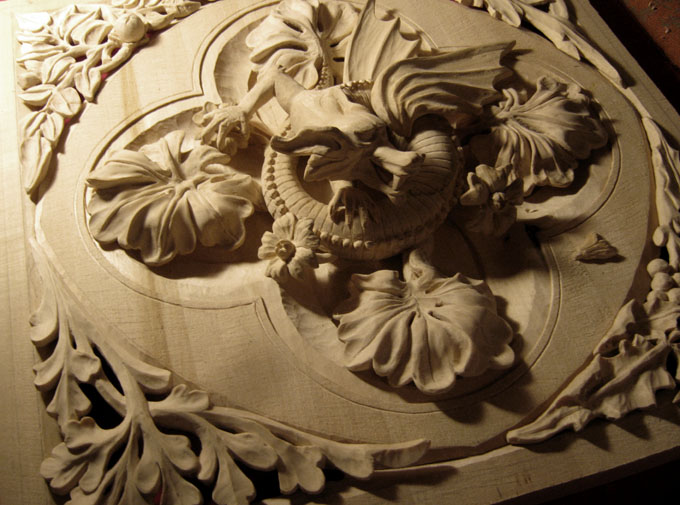

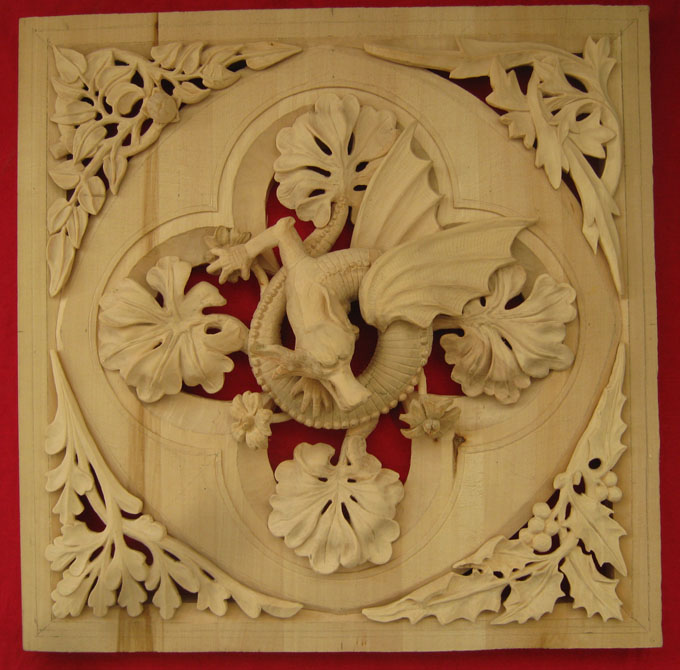

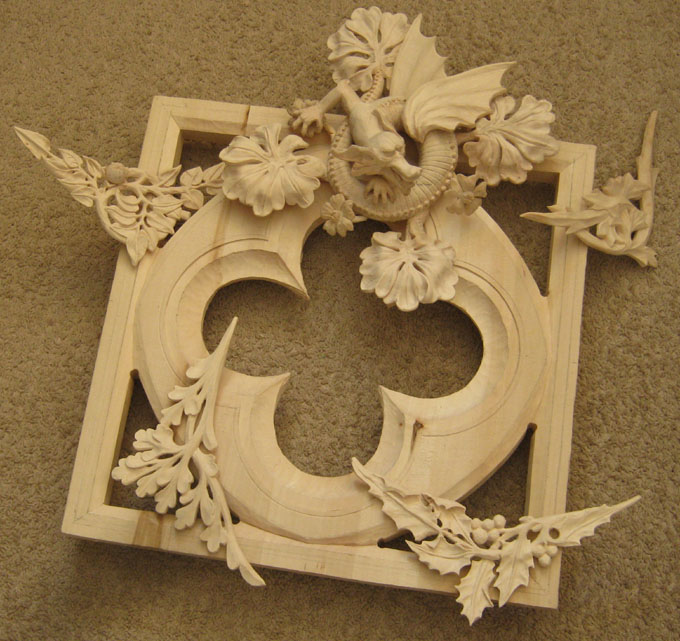

Ну вот почти и все. Осталось подчистить,
поподрезать, пошлифовать и пр. И продумать
очередность крепежа и отделки. Панно при
разном освещении.
![](vic119.jpg)
![](vic120.jpg)
![](vic121.jpg)
![](vic122.jpg)
Все-таки коллективным разумом пришил к мысли —
квадрифоль нужно делать сквозную, для получения
«ажурного» эффекта. Так долго вынимал эту
тарелку из щита, а теперь и вовсе выпилить...
![](vic123.jpg)
![](vic124.jpg)

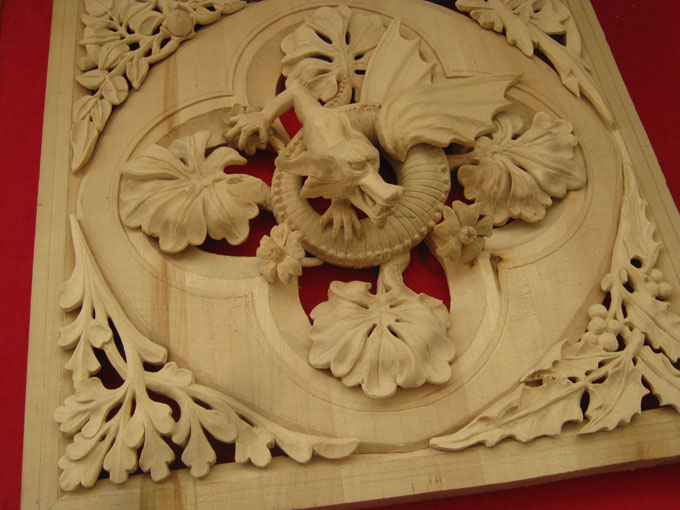

Одна из идей — оставить красное полотно задним
фоном.
![](vic125.jpg)
![](vic126.jpg)
Апрель, почти
месяц ничего не делал, все обдумывал отделку, да
занимался разными прочими делами. Очевидно, дело
за масляной морилкой и прозрачным полуматовым
лаком. Или колерованным маслом-лаком...
Часть III
апрель 2015
Опыт с дорогой американской масляной морилкой
оказался довольно плачевным. Из всех вариантов
цвета не было ни одного оттенка, что был бы мне
близок. Более-мнее подходил цвет «Каберне».
Отвалив порядочно денег за 900 мл и сделав пробный
прокрас липовых обрезков, я понял, что название
цвета — самое подходящее, точно как вылить
бутылку вина на доску... Рядом лежала бутылка
дешевейшего лака ХВ 784 «Красное дерево», от
отчаяния покрыл пробник им... и увидел, что цвет
получился именно тем что надо. Тьфу (так и
подумал), зачем же тратить деньги на супербренды,
если их результат в моем случае очень сомнителен?

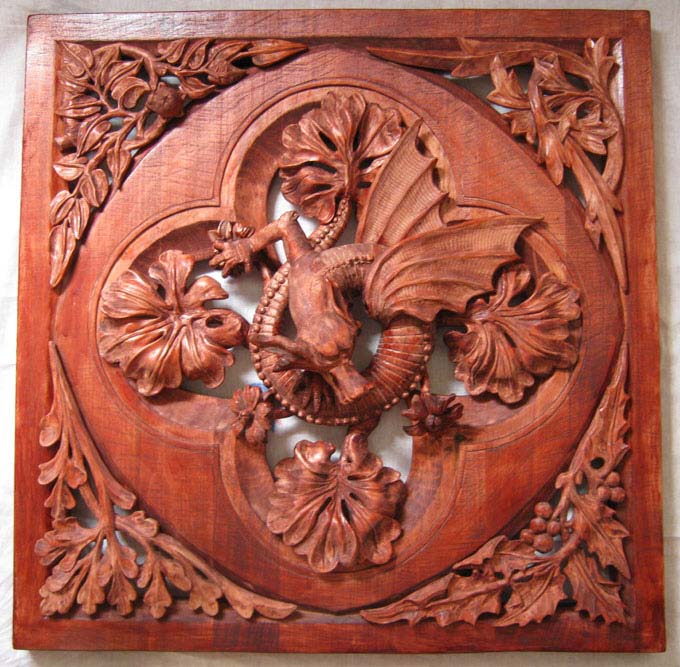

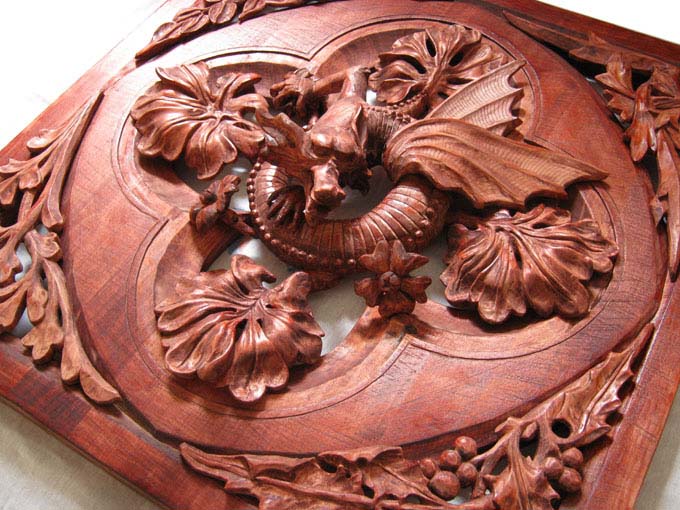

Первый слой покрыл с разбавленным на треть
растворителем Р-4.
![](vic127.jpg)
![](vic128.jpg)

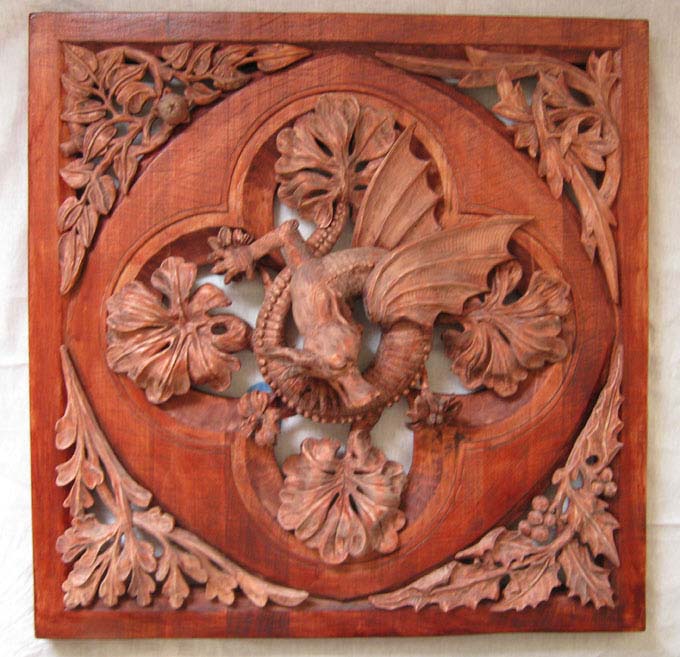

Зашкурил. И вторым слоем покрыл чистым лаком.
![](vic129.jpg)

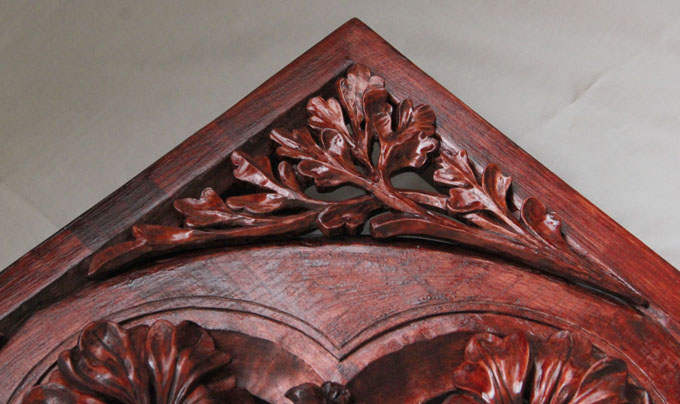

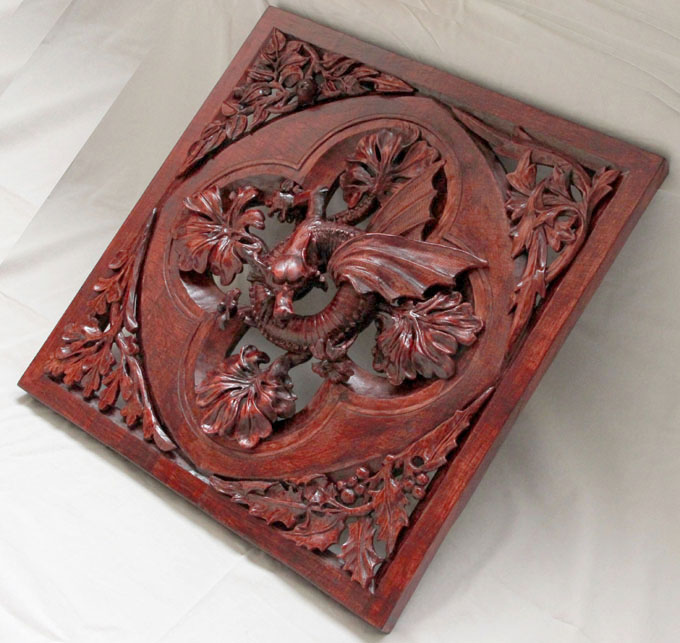

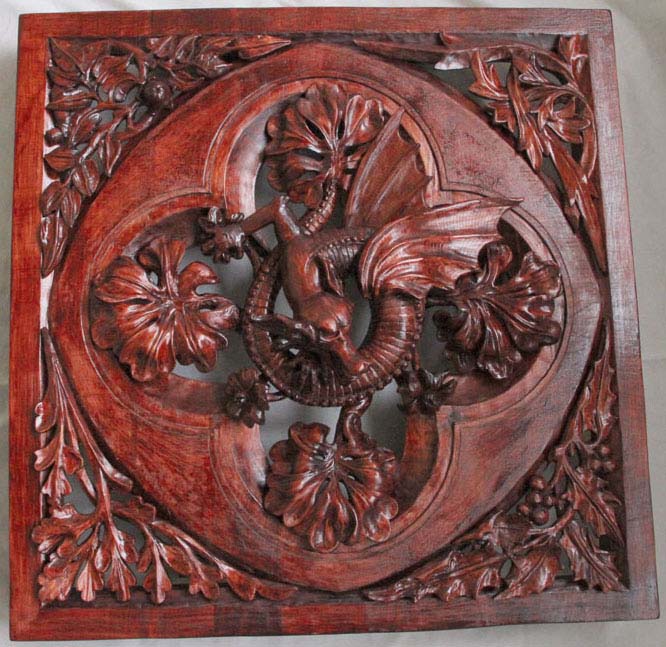

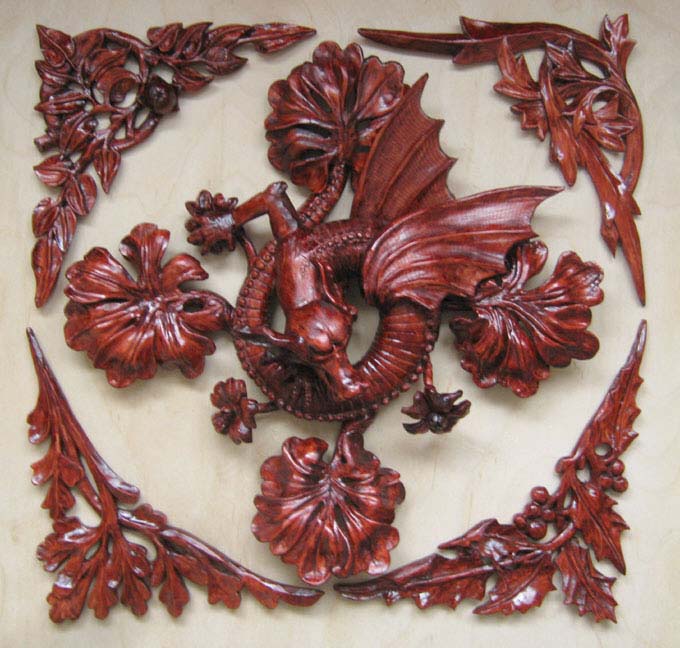

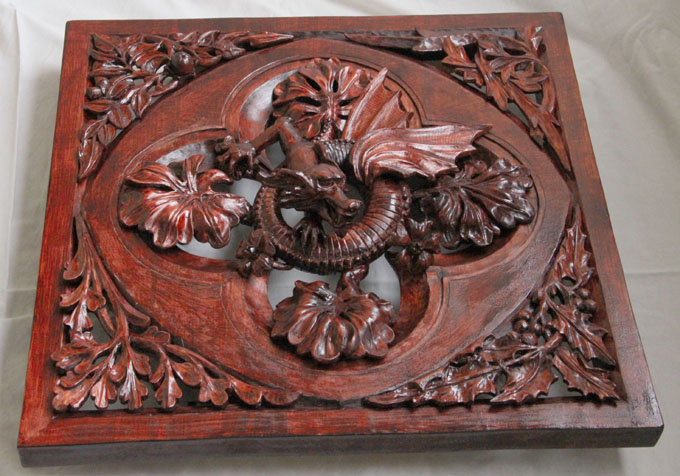

Получилось темновато, местами довольно
проблемно, но в целом, оттенок очень близок был к
тому, что мне хотелось.
![](vic130.jpg)
![](vic131.jpg)
![](vic132.jpg)
![](vic133.jpg)
![](vic134.jpg)
![](vic135.jpg)
![](vic136.jpg)
![](vic137.jpg)
![](vic138.jpg)
![](vic139.jpg)
![](vic140.jpg)

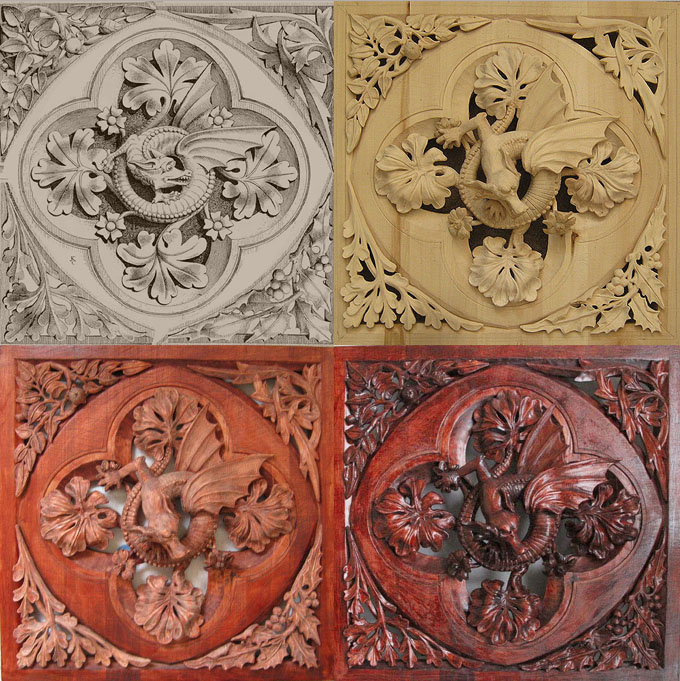

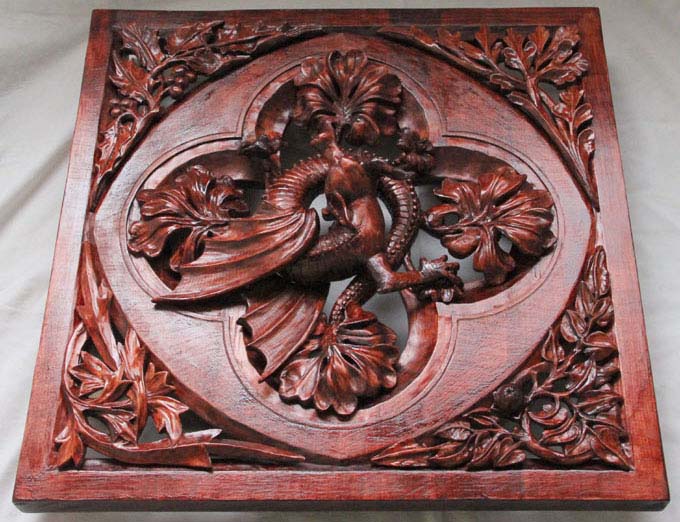

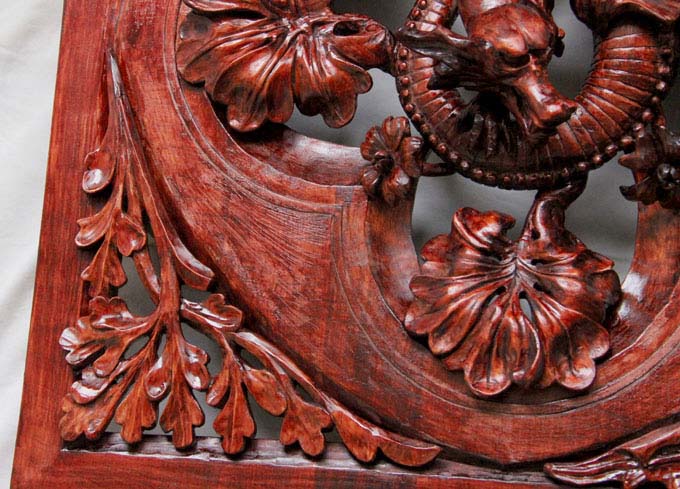

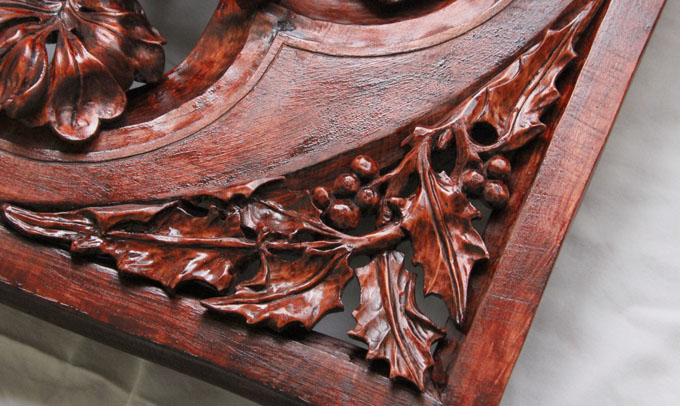

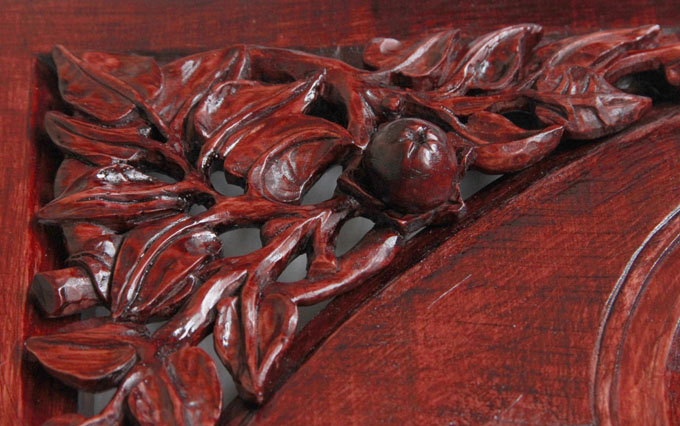

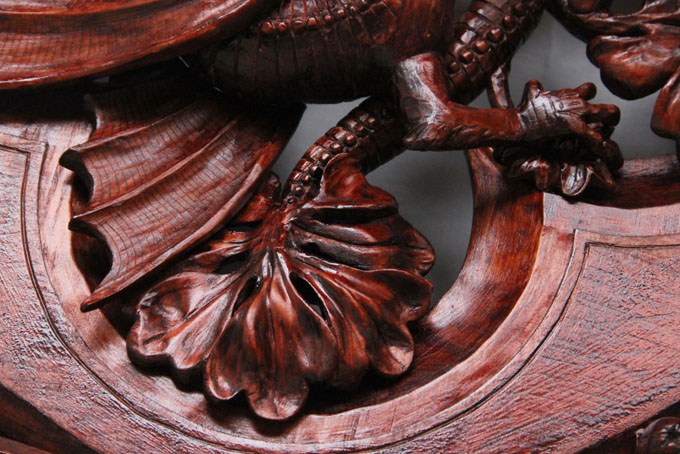

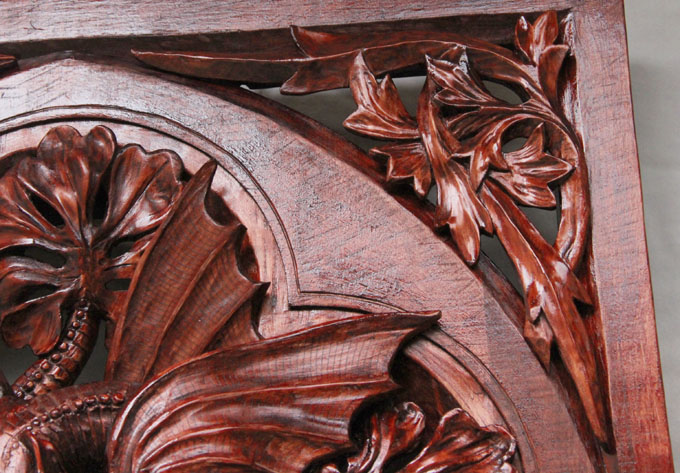

Вот такая поэтапная мозайка.
![](vic141.jpg)
Осталось убрать излишний глянец. И в идеале бы
перекрыть щит заново, на его плоскостях видны все
мои огрехи. Алесь вот как хорошо выразил, от души
посмеялся:
«Что мне сие покрытие напоминает? Понял!
Напоминает покрытие шеллаком, которое со
временем утратило свой первоначальный блеск и
гладкость, так сказать, приобрело благородный
налет времени :) Когда последующие поколения
владельцев пытались (как могли) исправить
непрезентабельный от времени вид изделия».
Мир Труд Май! Закончил таки, что символично в
праздники труда!

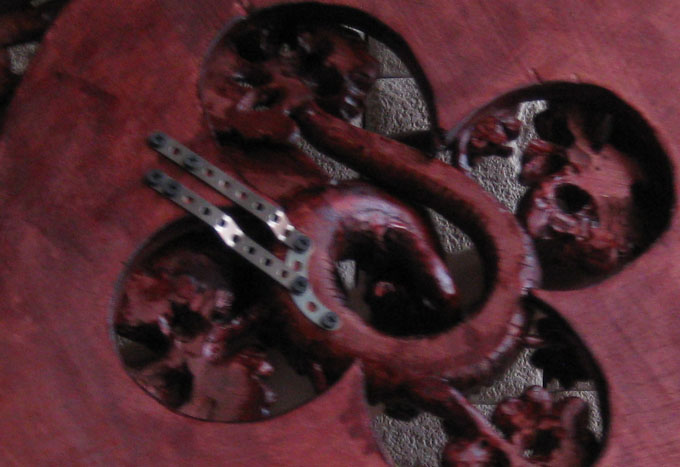

Закрепил уголки в итоге, как советовал Леха, на
мини-шипы из зубочисток, по два на каждый. Сели
даже очень точно и хорошо, неожиданно. Дракон
сидит как влитой. Еще неожиданнее — помог
детский советский конструктор, честь ему и хвала!
Во-первых, нашлась дуга, четко по брюху, ну и две
планки для надежности зафиксировали тушку очень
надежно. И незаметно — все под крыльями. Доволен!
![](vic142.jpg)
![](vic143.jpg)

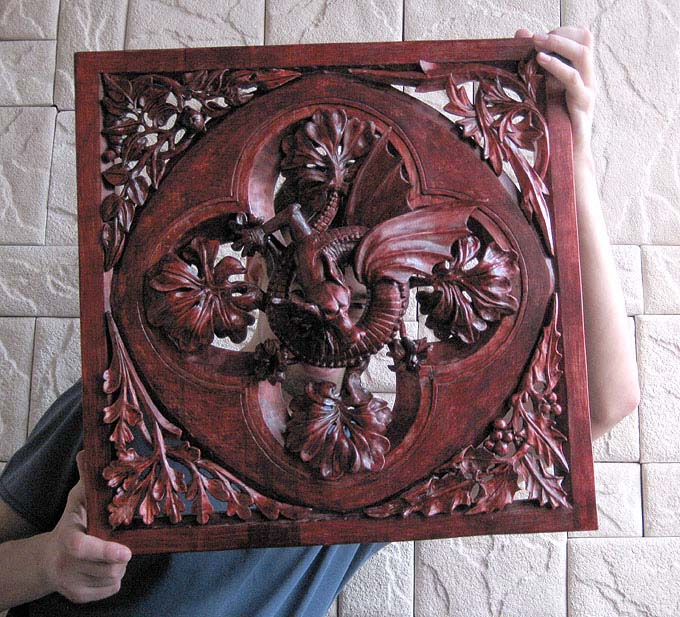

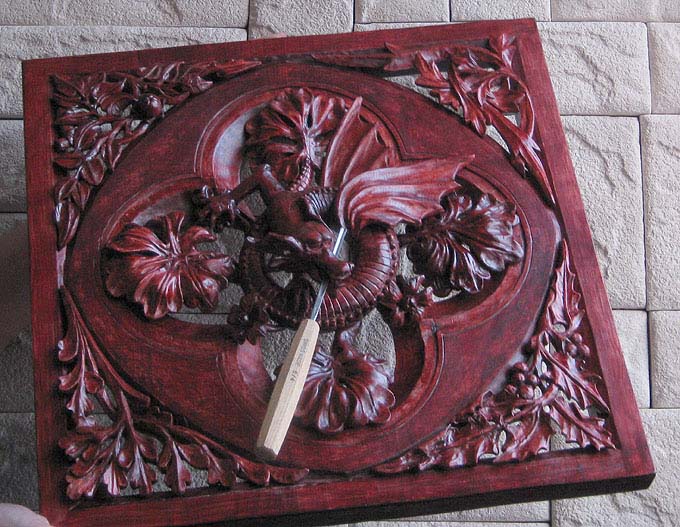

Щит дважды прошкуривал и перепокрывал, плоскости
между углами и квадрифолью.В качестве
матирующего материала неожиданно открыл
оборотную грубую поверхность губки для мытья
посуды (там такая жестковатая штука приклеена) —
матирует просто изумительно. Затер только щит.
Дракона и углы оставил как есть. В общем, ВСЕ )
![](vic144.jpg)
![](vic145.jpg)
Хочу поблагодарить друга и учителя Алексея
Кашина, без него бы ничего не было.
Сергея Пивикова!
Всех участников обсуждения за добрые слова и
мысли:
Дмитрий Hedgehog, Дмитрий Mariman, Алесь, АК!
Все советы, надеюсь, пойдут на пользу.
Спасибо, друзья!
ПРОДОЛЖЕНИЕ!
ЧАСТЬ 2
ЧАСТЬ 3
2014—2015 © Сергей Пронин | www.prodesign.ru | sergey (@) prodesign.ru .
|
