Световой столик из сломанного сканера
сентябрь, 2013

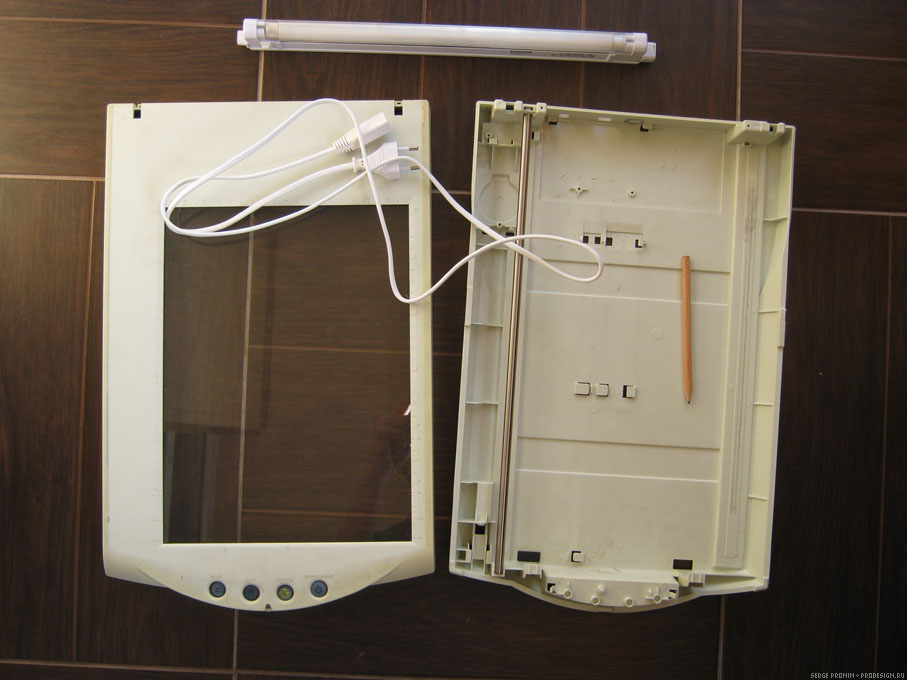

Идея пришла уже давно, но руки все не доходили. Предыстория такова: однажды сломался сканер, выкинуть, понятное дело, жалко (плюшкин я еще тот! ))), а доводить эскизы через окно уже сильно запарило.  И вот придумалось как совместить ненужное с необходимым.

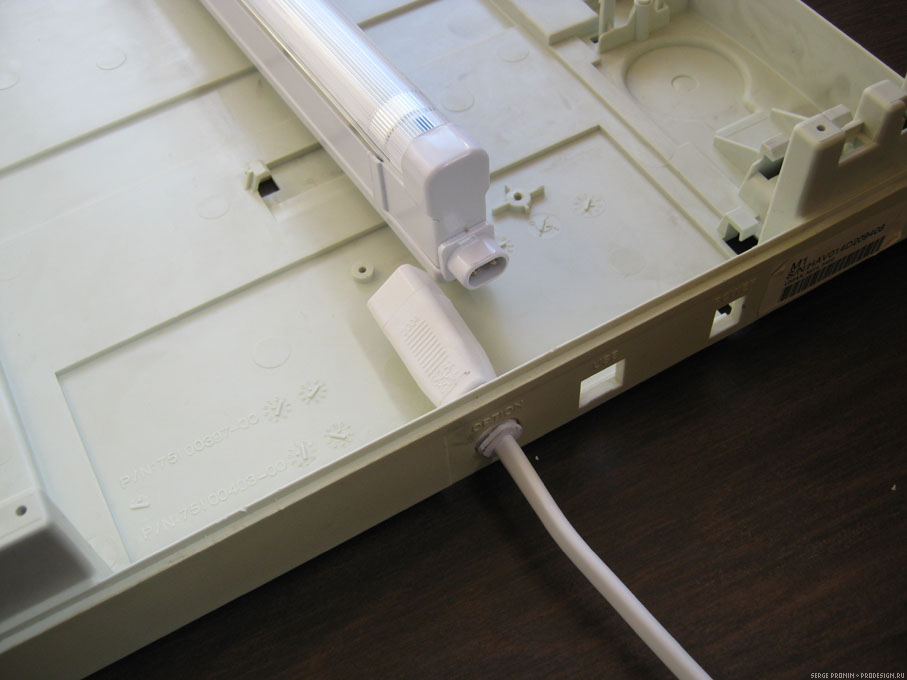

По чистой случайности оказалось, что этот сканер просто создан для переделки его в световой столик! На задней панели было отверстие под вылом Option, которое мне идеально подошло под выход провода.

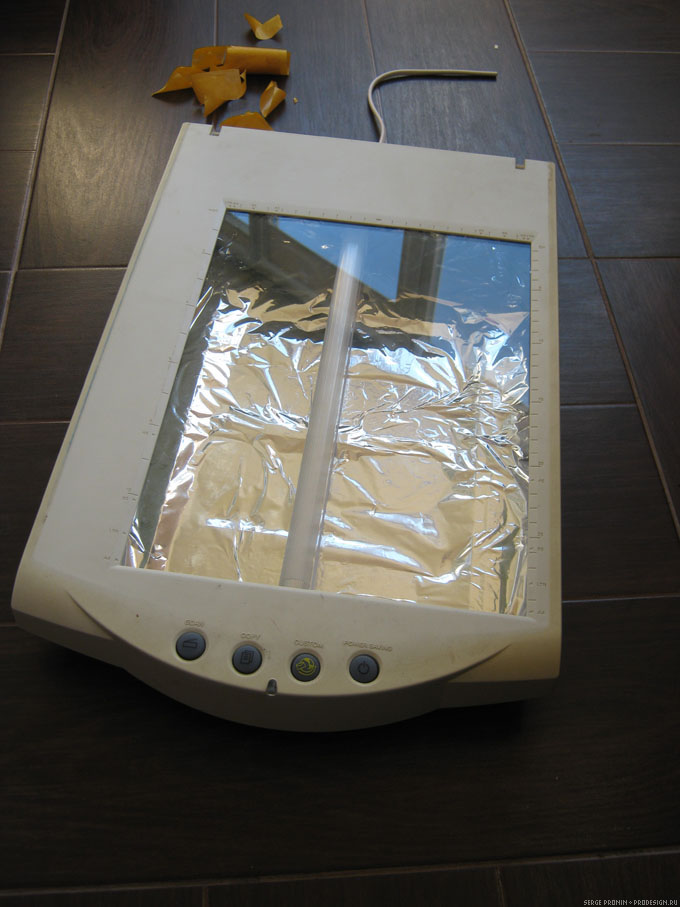

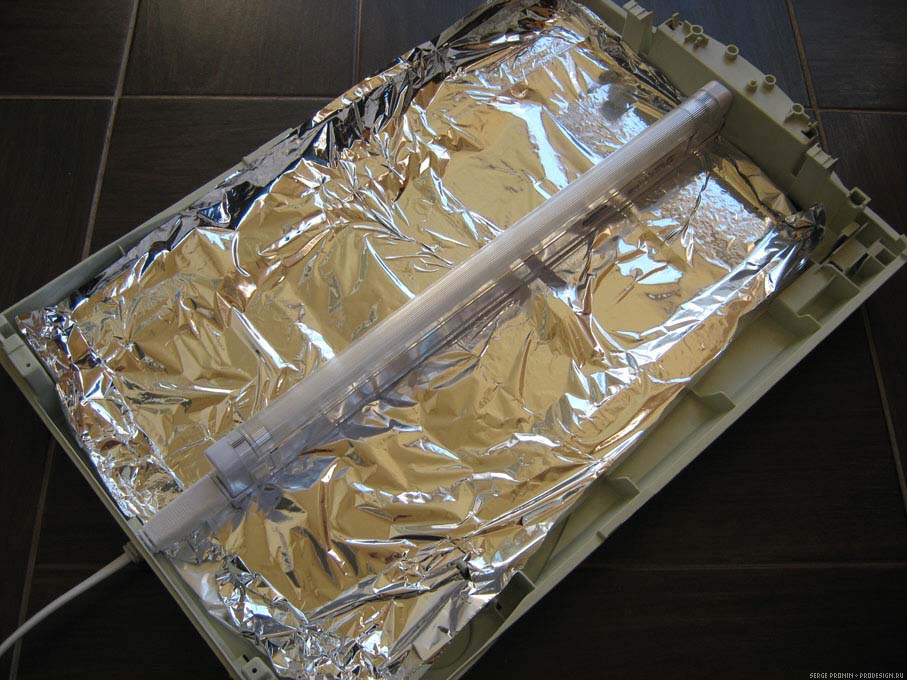

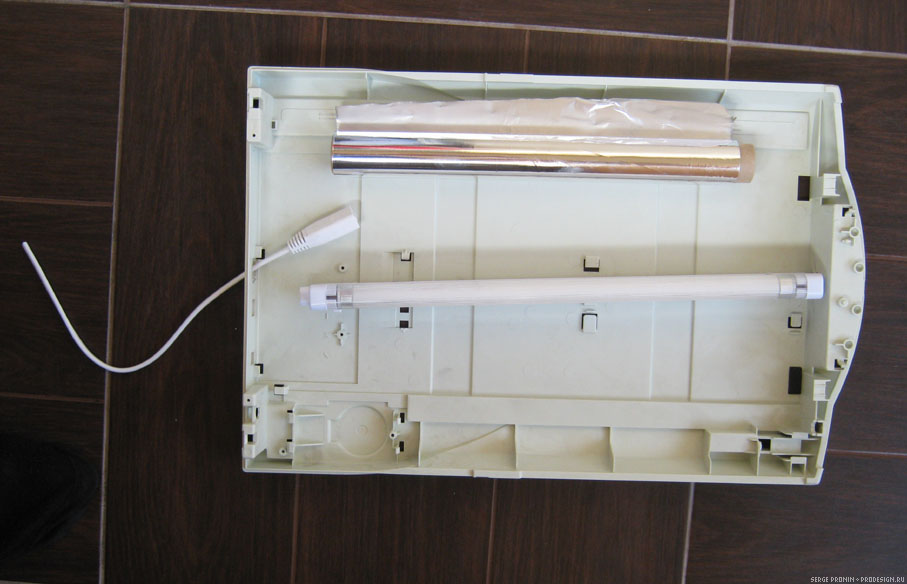

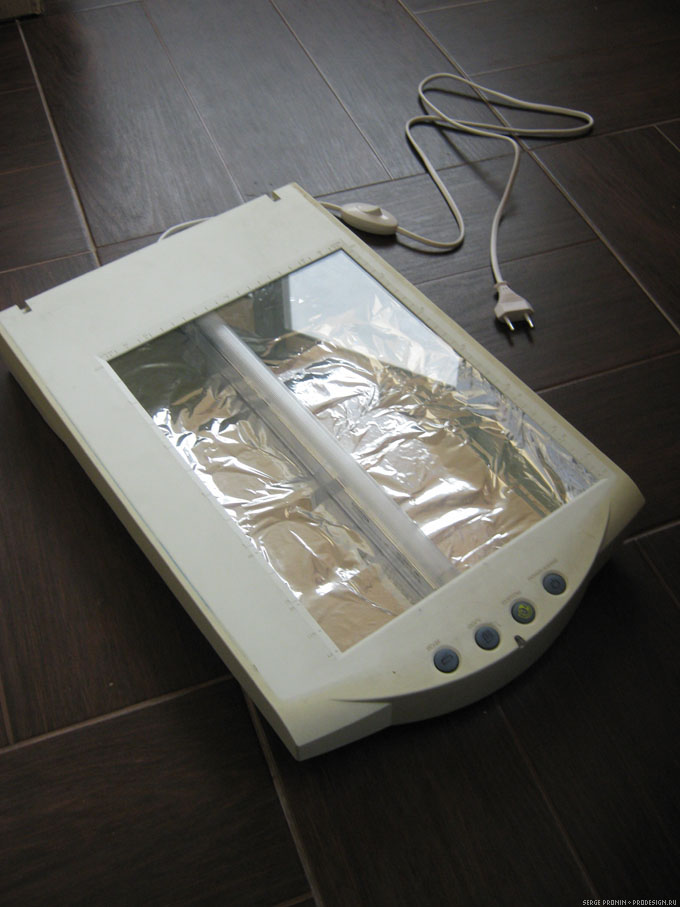

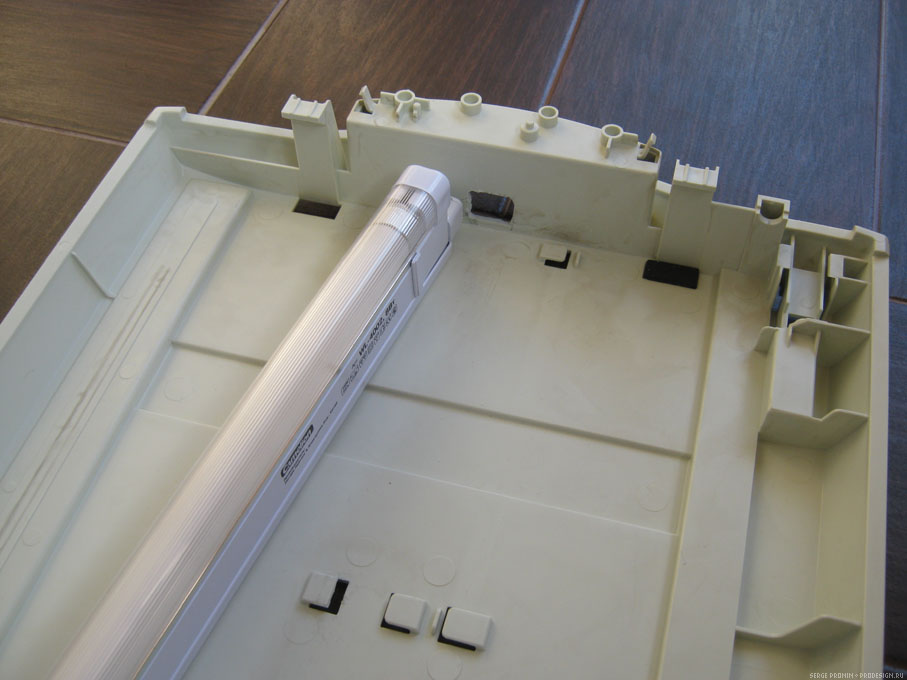

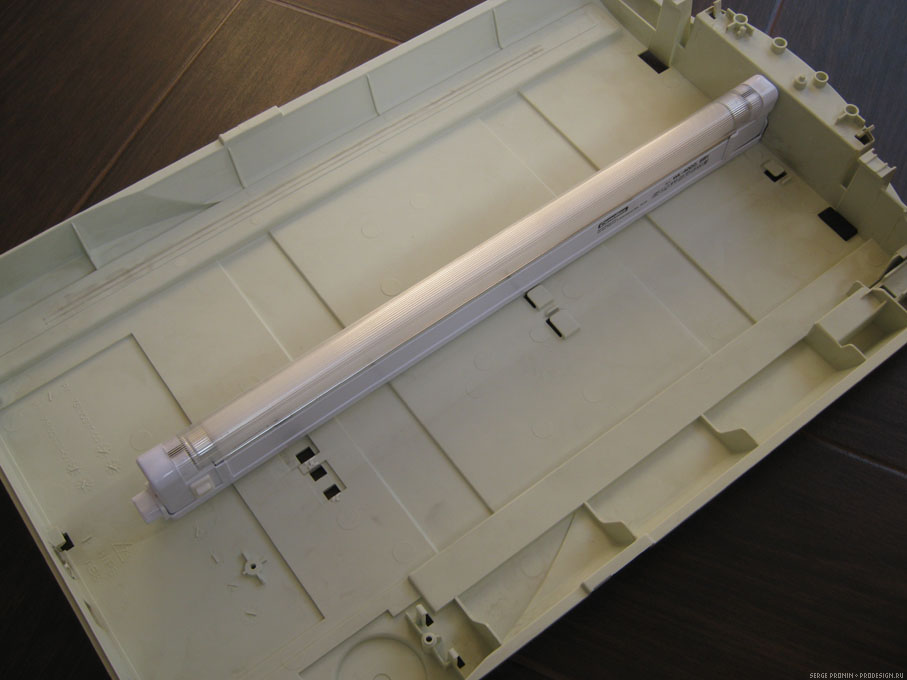

В передней части вырезал отверстие под выступ светового прибора. Светильник самый обыкновенный, с холодной лампой на 8 вт. В общем, его конструкция вошла туда очень плотно, как там и была. Предварительно проклеил днище пищевой фольгой на скотч в качестве отражателя (видимо, позывы светотехнического института будут мучать меня вечно). Захлопнул вернюю половинку со стеклом, в провод смонтировал выключатель, и получилось фабричное изделие только уже с другой функцией.

Для замены лампы крышка легко отщелкивается. У сканера была и внешняя крышка, которая бы отлично подошла для защиты стекла от пыли и ударов, но у меня она была столь страшная от времени, что я ее убрал (да и мешать будет, удобнее прикрыть картонной папкой).

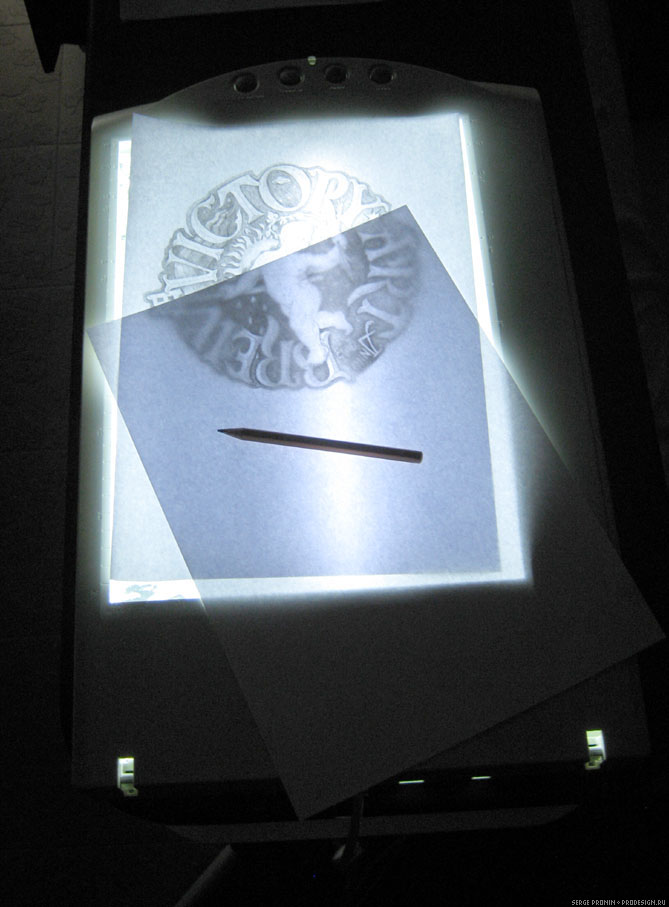

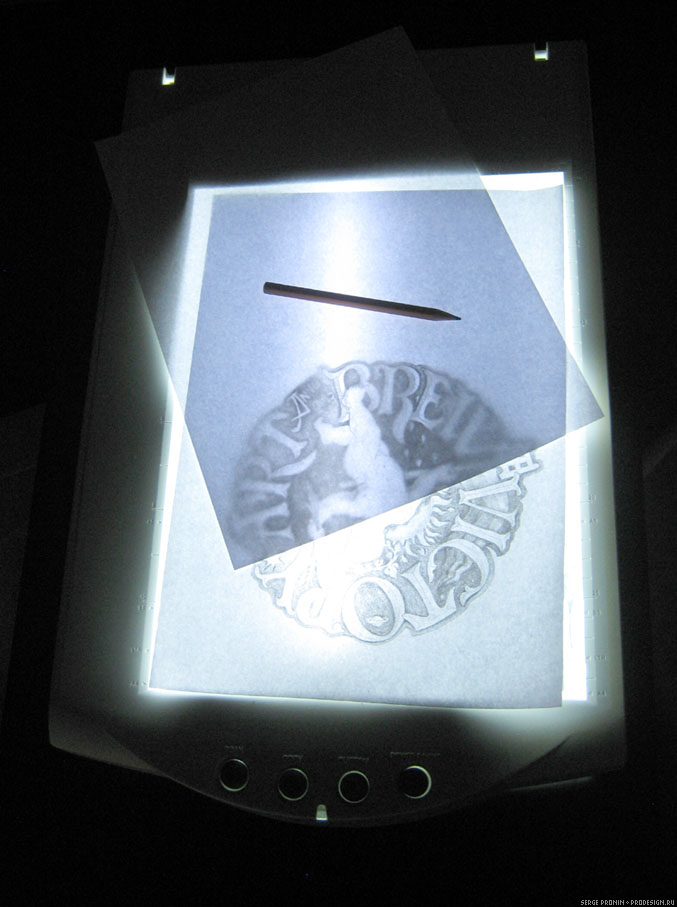

На стекло можно наклеить матовую кальку или матировать, чтобы рассеяние было еще более равномерным, но с этим справляется и обычный дополнительный лист.

Из тюнинговых идей: в корпусе можно смонтировать  и больше ламп, даже три или четыре, что даст более мощный и равномерный световой поток. Штатные кнопки сканера можно использовать для выбора количества включенных ламп, что удобно для просвечивания плотных оригиналов.
